18 VALVOLE A SFERA MOTORIZZATE
MOTORIZED BALL VALVES

ESEMPI DI INSTALLAZIONE
INSTALLATION EXAMPLES

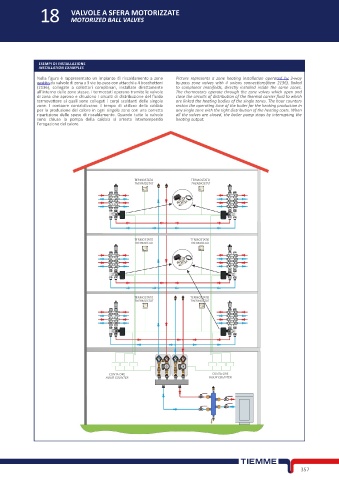

Nella figura è rappresentato un impianto di riscaldamento a zone Picture represents a zone heating installation operated by 3-way
gestito da valvole di zona a 3 vie by-pass con attacchi a 4 bocchettoni by-pass zone valves with 4 unions connections(item 2136), linked
(2136), collegate a collettori complanari, installate direttamente to complanar manifolds, directly installed inside the same zones.
all’interno delle zone stesse. I termostati operano tramite le valvole The thermostats operate through the zone valves which open and
di zona che aprono e chiudono i circuiti di distribuzione del fluido close the circuits of distribution of the thermal carrier fluid to which
termovettore ai quali sono collegati i corpi scaldanti delle singole are linked the heating bodies of the single zones. The hour counters
zone. I contaore contabilizzano il tempo di utilizzo della caldaia reckon the operating time of the boiler for the heating production in
per la produzione del calore in ogni singola zona con una corretta any single zone with the right distribution of the heating costs. When
ripartizione delle spese di riscaldamento. Quando tutte le valvole all the valves are closed, the boiler pump stops by interrupting the
sono chiuse la pompa della caldaia si arresta interrompendo heating output.
l’erogazione del calore.

TERMOSTATO TERMOSTATO
THERMOSTAT THERMOSTAT

TM TM

TERMOSTATO TERMOSTATO
THERMOSTAT THERMOSTAT

TM
TM

TERMOSTATO TERMOSTATO
THERMOSTAT THERMOSTAT

TM TM

CONTA ORE CONTA ORE
HOUR COUNTER HOUR COUNTER
