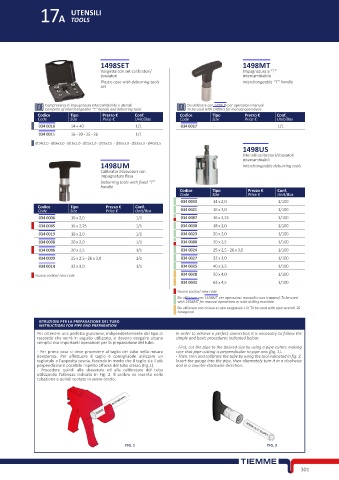

Page 321 - TIEMME - COMPONENTI IDRAULICI - FIDRA

UTENSILI
17A TOOLS

1498SET 1498MT
Valigetta con set calibratori/ Impugnatura a “T”
sbavatori intercambiabile
Plastic case with deburring tools Interchangeable “T” handle
set

Comprensiva di impugnatura intercambiabile e utensili Da utilizzare con 1498US per operazioni manuali
Complete of interchangeable “T” handle and deburring tools To be used with 1498US for manual operations
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box Code Size Price € Unit/Box
034 0018 14 ÷ 40 1/1 034 0017 - 1/1
034 0011 16 - 20 - 25 - 26 1/1
Ø14x2,0 - Ø16x2,0 - Ø18x2,0 - Ø20x2,0 - Ø25x2,5 - Ø26x3,0 - Ø32x3,0 - Ø40x3,5
1498US
Utensili calibratori/sbavatori
intercambiabili
1498UM Interchangeable deburring tools
Calibratori/sbavatori con
impugnatura fissa
Deburring tools with fixed “T”
handle
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
034 0033 14 x 2,0 1/100
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box 034 0021 16 x 2,0 1/100
034 0006 16 x 2,0 1/1 034 0087 16 x 2,25 1/100
034 0085 16 x 2,25 1/1 034 0038 18 x 2,0 1/100
034 0019 18 x 2,0 1/1 034 0023 20 x 2,0 1/100
034 0008 20 x 2,0 1/1 034 0088 20 x 2,5 1/100
034 0086 20 x 2,5 1/1 034 0024 25 x 2,5 - 26 x 3,0 1/100
034 0009 25 x 2,5 - 26 x 3,0 1/1 034 0027 32 x 3,0 1/100
034 0014 32 x 3,0 1/1 034 0025 40 x 3,5 1/100
Nuovo codice/ new code 034 0028 50 x 4,0 1/100
034 0031 63 x 4,5 1/100
Nuovo codice/ new code
Da utilizzare con 1498MT per operazioni manuali o con trapano/ To be used
with 1498MT for manual operations or with drilling machine
Da utilizzare con chiave a tubo esagonale 10/ To be used with pipe wrench 10
hexagonal
ISTRUZIONI PER LA PREPARAZIONE DEL TUBO
INSTRUCTIONS FOR PIPE END PREPARATION
Per ottenere una perfetta giunzione, indipendentemente dal tipo di In order to achieve a perfect connection it is necessary to follow the
raccordo che verrà in seguito utilizzato, si devono eseguire alcune simple and basic procedures indicated below:
semplici ma importanti operazioni per la preparazione del tubo.
- First, cut the pipe to the desired size by using a pipe-cutter, making
- Per prima cosa si deve procedere al taglio del tubo nella misura sure that pipe cutting is perpendicular to pipe axis (fig. 1).
desiderata. Per effettuare il taglio è consigliabile utilizzare un - Then, trim and calibrate the tube by using the tool indicated in fig. 2.
tagliatubi o l’apposita cesoia, facendo in modo che il taglio sia il più Insert the gauge into the pipe, then alternately turn it in a clockwise
perpendicolare possibile rispetto all’asse del tubo stesso (Fig.1). and in a counter-clockwise direction.
- Procedere quindi alla sbavatura ed alla calibratura del tubo
utilizzando l’attrezzo indicato in Fig. 2. Il calibro va inserito nella
tubazione e quindi ruotato in senso orario.

FIG. 1 FIG. 2

301
