14 RACCORDI A PRESSATURA ASSIALE “ASSIALPEX“ PER TUBO PEX
“ASSIALPEX“ AXIAL PRESS FITTINGS FOR PEX PIPE PEX

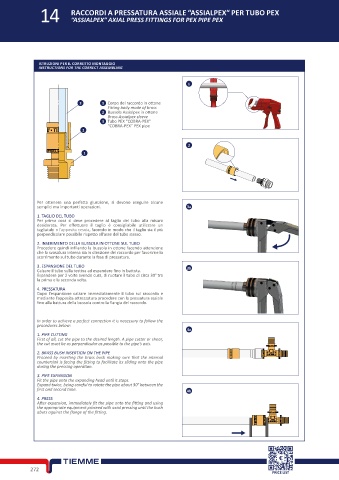

ISTRUZIONI PER IL CORRETTO MONTAGGIO
INSTRUCTIONS FOR THE CORRECT ASSEMBLING

1

3 1 Corpo del raccordo in ottone
Fitting body made of brass
2 Bussola Assialpex in ottone
Brass Assialpex sleeve
3 Tubo PEX “COBRA-PEX”
“COBRA-PEX” PEX pipe
2

2
1

Per ottenere una perfetta giunzione, si devono eseguire alcune
semplici ma importanti operazioni. 3a
1. TAGLIO DEL TUBO
Per prima cosa si deve procedere al taglio del tubo alla misura
desiderata. Per effettuare il taglio è consigliabile utilizzare un
tagliatubi o l’apposita cesoia, facendo in modo che il taglio sia il più
perpendicolare possibile rispetto all’asse del tubo stesso.
2. INSERIMENTO DELLA BUSSOLA IN OTTONE SUL TUBO
Procedere quindi infilando la bussola in ottone facendo attenzione
che la svasatura interna sia in direzione del raccordo per favorirne lo
scorrimento sul tubo durante la fase di pressatura.
3. ESPANSIONE DEL TUBO 3b
Calzare il tubo sulla testina ad espandere fino in battuta.
Espandere per 2 volte avendo cura, di ruotare il tubo di circa 30° tra
la prima e la seconda volta.
4. PRESSATURA
Dopo l’espansione calzare immediatamente il tubo sul raccordo e
mediante l’apposita attrezzatura procedere con la pressatura assiale
fino alla battura della bussola contro la flangia del raccordo.

In order to achieve a perfect connection it is necessary to follow the
procedures below:
4a
1. PIPE CUTTING
First of all, cut the pipe to the desired length. A pipe cutter or shear,
the cut must be as perpendicular as possible to the pipe’s axis.
2. BRASS BUSH INSERTION ON THE PIPE
Proceed by inserting the brass bush making sure that the internal
countersink is facing the fitting to facilitate its sliding onto the pipe
during the pressing operation.
3. PIPE EXPANSION
Fit the pipe onto the expanding head until it stops.
Expand twice, being careful to rotate the pipe about 30° between the
first and second time. 4b
4. PRESS
After expansion, immediately fit the pipe onto the fitting and using
the appropriate equipment proceed with axial pressing until the bush
abuts against the flange of the fitting.
