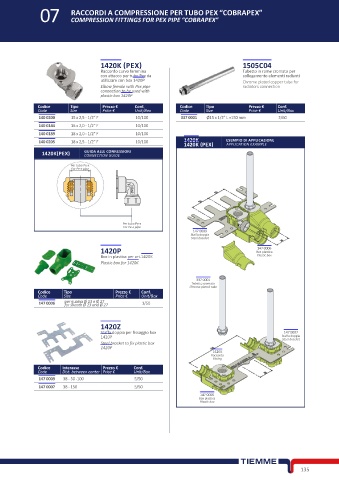

Page 155 - TIEMME - COMPONENTI IDRAULICI - FIDRA

07 RACCORDI A COMPRESSIONE PER TUBO PEX “COBRAPEX”
COMPRESSION FITTINGS FOR PEX PIPE “COBRAPEX”

1420K (PEX) 1505C04
Raccordo curvo femmina Tubetto in rame cromato per
con attacco per tubo Pex da collegamento elementi radianti
utilizzare con box 1420P Chrome plated copper tube for
Elbow female with Pex pipe radiators connection
connection to be used with
plastic box 1420P

Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box Code Size Price € Unit/Box
140 0200 15 x 2,5 - 1/2” F 10/100 337 0001 Ø15 x 1/2” L =150 mm 2/60
140 0144 16 x 2,0 - 1/2” F 10/100
140 0189 18 x 2,0 - 1/2” F 10/100
140 0205 18 x 2,5 - 1/2” F 10/100 1420K ESEMPIO DI APPLICAZIONE
1420K (PEX) APPLICATION EXAMPLE
1420K(PEX) GUIDA ALLE CONNESSIONI
CONNECTION GUIDE
Per tubo Pe-x
For Pe-x pipe

Per tubo Pe-x
For Pe-x pipe
147 0009
Staffa doppia
Steel bracket
1420P Box plastica
147 0006
Box in plastica per art.1420K Plastic box
Plastic box for 1420K

337 0001
Tubetto cromato
Chrome plated tube
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
147 0006 per guaina Ø 23 e Ø 27 1/50
for sheath Ø 23 and Ø 27

1420Z
Staffa doppia per fissaggio box 147 0007
1420P Staffa doppia
Steel bracket
Steel bracket to fix plastic box
1420P
1420K
Raccordo
Fitting
Codice Interasse Prezzo € Conf.
Code Dist. between center Price € Unit/Box
147 0009 38 - 50 -100 5/50
147 0007 38 - 150 5/50
147 0006
Box plastica
Plastic box

135
