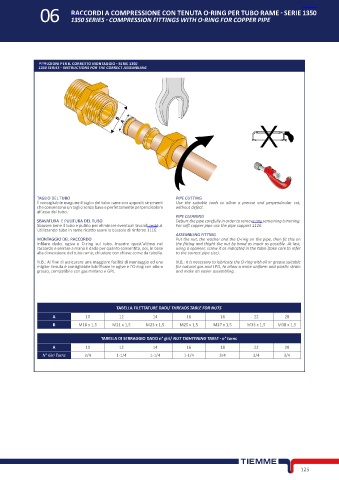

06 RACCORDI A COMPRESSIONE CON TENUTA O-RING PER TUBO RAME - SERIE 1350
1350 SERIES - COMPRESSION FITTINGS WITH O-RING FOR COPPER PIPE

ISTRUZIONI PER IL CORRETTO MONTAGGIO - SERIE 1350
1350 SERIES - INSTRUCTIONS FOR THE CORRECT ASSEMBLING

TAGLIO DEL TUBO PIPE CUTTING
È consigliabile eseguire il taglio del tubo rame con appositi strumenti Use the suitable tools to allow a precise and perpendicular cut,
che consentono un taglio senza bave e perfettamente perpendicolare without defect.
all’asse del tubo.
PIPE CLEANING
SBAVATURA E PULITURA DEL TUBO Deburr the pipe carefully in order to remove any remaining trimming.
Sbavare bene il tubo e pulirlo per eliminare eventuali trucioli residui. For soft copper pipe use the pipe support 1116.
Utilizzando tubo in rame ricotto usare la bussola di rinforzo 1116.
ASSEMBLING FITTING
MONTAGGIO DEL RACCORDO Put the nut, the washer and the O-ring on the pipe, then fit this on
Infilare dado, ogiva e O-ring sul tubo. Inserire quest’ultimo nel the fitting and thight the nut by hand as much as possible. At last,
raccordo e serrare a mano il dado per quanto consentito, poi, in base using a spanner, screw it as indicated in the table (take care to refer
alla dimensione del tubo rame, chiudere con chiave come da tabella. to the correct pipe size).
N.B.: Al fine di assicurare una maggiore facilità di montaggio ed una N.B.: It is necessary to lubricate the O-ring with oil or grease suitable
miglior tenuta è consigliabile lubrificare le ogive e l’O-ring con olio o for natural gas and LPG, to allow a more uniform and plastic strain
grasso, compatibile con gas metano e GPL. and make an easier assembling.

TABELLA FILETTATURE DADI/ THREADS TABLE FOR NUTS
A 10 12 14 16 18 22 28
B M18 x 1,5 M21 x 1,5 M23 x 1,5 M25 x 1,5 M27 x 1,5 M33 x 1,5 M38 x 1,5

TABELLA DI SERRAGGIO DADO n° giri/ NUT TIGHTENING TABLE - n° turns
A 10 12 14 16 18 22 28
N° Giri Turns 3/4 1-1/4 1-1/4 1-1/4 3/4 3/4 3/4
