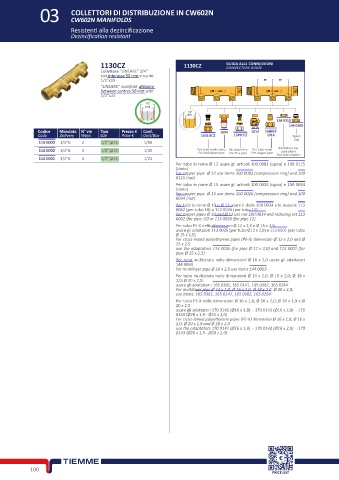

Page 120 - TIEMME - COMPONENTI IDRAULICI - FIDRA

03 COLLETTORI DI DISTRIBUZIONE IN CW602N
CW602N MANIFOLDS

Resistenti alla dezincificazione
Dezincification resistant

1130CZ 1130CZ GUIDA ALLE CONNESSIONI
Collettore “LINEARE” 3/4” CONNECTION GUIDE
con interasse 50 mm e uscite
1/2”x15
“LINEARE” manifold, distance
between centres 50 mm with
1/2”x15
1/2”
15

144 0310

1015 144 0309
Codice Mandata N° vie Tipo Prezzo € Conf. 1694 1014 1147CZ
Code Delivery Ways Size Price € Unit/Box 1631GCZ 1149CCZ 1014 Tappo
116 0003 3/4”G 2 1/2” (ø15) 1/50 Cap
116 0002 3/4”G 3 1/2” (ø15) 1/35 Per tubo multistrato Per tubo Pe-x Per tubo rame Adattatore per
sede piana
For multilayer pipe For Pe-x pipe For copper pipe Flat seat adaptor
116 0001 3/4”G 4 1/2” (ø15) 1/25
Per tubo in rame Ø 12 usare gli articoli 100 0083 (ogiva) e 100 0115
(dado)
For copper pipe Ø 12 use items 100 0083 (compression ring) and 100
0115 (nut)
Per tubo in rame Ø 15 usare gli articoli 100 0026 (ogiva) e 100 0034
(dado)
For copper pipe Ø 15 use items 100 0026 (compression ring) and 100
0034 (nut)
Per tubi in rame Ø 10 e Ø 12 usare il dado 100 0034 e le bussole 113
0062 (per tubo 10) o 113 0026 (per tubo 12)
For copper pipes Ø 10 and Ø 12 use nut 100 0034 and reducing set 113
0062 (for pipe 10) or 113 0026 (for pipe 12)
Per tubo PE-X nelle dimensioni Ø 12 x 2,0 e Ø 15 x 2,5
usare gli adattatori 113 0035 (per tubo Ø12 x 2,0) e 113 0001 (per tubo
Ø 15 x 2,5)
For cross-linked polyethylene pipes (PE-X) dimension Ø 12 x 2,0 and Ø
15 x 2,5
use the adaptators 113 0035 (for pipe Ø 12 x 2,0) and 113 0001 (for
pipe Ø 15 x 2,5)
Per tubo multistrato nelle dimensioni Ø 16 x 2,0 usare gli adattatori
144 0069
For multilayer pipe Ø 16 x 2,0 use items 144 0069
Per tubo multistrato nelle dimensioni Ø 14 x 2,0; Ø 16 x 2,0; Ø 18 x
2,0; Ø 20 x 2,0;
usare gli adattatori: 165 0381, 165 0141, 165 0382, 165 0264
For multilayer pipe Ø 14 x 2,0; Ø 16 x 2,0; Ø 18 x 2,0; Ø 20 x 2,0;
use items: 165 0381, 165 0141, 165 0382, 165 0264
Per tubo PE-X nelle dimensioni Ø 16 x 1,8; Ø 16 x 2,0; Ø 20 x 1,9 e Ø
20 x 2,0
usare gli adattatori 170 0141 (Ø16 x 1,8) - 170 0142 (Ø16 x 2,0) - 170
0143 (Ø20 x 1,9 - Ø20 x 2,0)
For cross-linked polyethylene pipes (PE-X) dimension Ø 16 x 1,8; Ø 16 x
2,0; Ø 20 x 1,9 and Ø 20 x 2,0
use the adaptators 170 0141 (Ø16 x 1,8) - 170 0142 (Ø16 x 2,0) - 170
0143 (Ø20 x 1,9 - Ø20 x 2,0)

100
PRICE LIST
