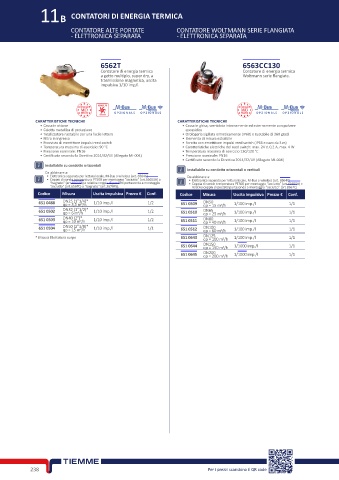

Page 252 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE - FIDRA

11B CONTATORI DI ENERGIA TERMICA

CONTATORE ALTE PORTATE CONTATORE WOLTMANN SERIE FLANGIATA
- ELETTRONICA SEPARATA - ELETTRONICA SEPARATA

6562T 6563CC130
Contatore di energia termica Contatore di energia termica
a getto multiplo, super dry, a Woltmann serie flangiata.
trasmissione magnetica, uscita
impulsiva 1/10 imp/l.

00569.79
Wireless Wireless
OP ZIONALE OP ZIONALE OP ZIONALE OP ZIONALE
TURBINA
CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Cassa in ottone • Cassa in ghisa, verniciata internamente ed esternamente con polvere
• Calotta metallica di protezione epossidica
• Totalizzatore ruotabile per una facile lettura • Orologeria sigillata ermeticamente (IP68) e ruotabile di 360 gradi
• Filtro in ingresso • Elemento di misura estraibile
• Provvisto di emettitore impulsi reed switch • Fornito con emettitore impulsi reed switch (IP66 e cavo da 3 m)
• Temperatura massima di esercizio: 90 °C • Caratteristiche elettriche del reed switch: max. 24 V, 0,2 A, max. 4 W
• Pressione nominale: PN16 • Temperatura massima di esercizio 130/120 °C
• Certificato secondo la Direttiva 2014/32/UE (Allegato MI-004) • Pressione nominale: PN16
• Certificato secondo la Direttiva 2014/32/UE (Allegato MI-004)
Installabile su condotte orizzontali
Installabile su condotte orizzontali o verticali
Da abbinare a:
• Elettronica separata per lettura locale, M-Bus o wireless (art. 6564C) Da abbinare a:
• Coppia di sonde temperatura PT500 per montaggio “asciutto” (art.6565SA) o • Elettronica separata per lettura locale, M-Bus o wireless (art. 6564C)
“bagnato” (art.6565SB) e relativa coppia di pozzetti portasonda a montaggio • Coppia di sonde temperatura PT500 per montaggio “asciutto” (art.6565SA) e
“asciutto” (art.6567C) o “bagnato” (art.3670PS). relativa coppia di pozzetti portasonda a montaggio “asciutto” (art.6567C)
Codice Misura Uscita impulsiva Prezzo € Conf. Codice Misura Uscita impulsiva Prezzo € Conf.
651 0488 DN25 (1”1/4)* 1/10 imp./l 1/2 651 0509 DN50 1/100 imp./l 1/1
qp = 3,5 m3/h
qp = 15 m3/h
651 0502 DN32 (1”1/2)* 1/10 imp./l 1/2 651 0510 DN65 1/100 imp./l 1/1
qp = 6 m3/h
qp = 25 m3/h
651 0503 DN40 (2”)* 1/10 imp./l 1/2 651 0511 DN80 1/100 imp./l 1/1
qp = 10 m3/h
qp = 40 m3/h
651 0504 DN50 (2”3/8)* 1/10 imp./l 1/1 651 0512 DN100 1/100 imp./l 1/1
qp = 15 m3/h
qp = 60 m3/h
* Misura filettatura corpo 651 0643 DN125 1/100 imp./l 1/1
qp = 100 m3/h
651 0644 DN150 1/1000 imp./l 1/1
qp = 150 m3/h
651 0645 DN200 1/1000 imp./l 1/1
qp = 200 m3/h

238 Per i prezzi scansiona il QR code
