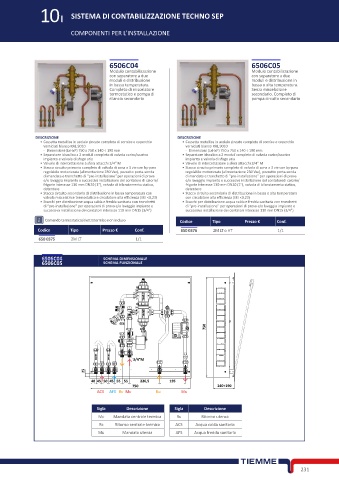

Page 245 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE - FIDRA

10I SISTEMA DI CONTABILIZZAZIONE TECHNO SEP

COMPONENTI PER L’INSTALLAZIONE

6506C04 6506C05
Modulo contabilizzazione Modulo contabilizzazione
con separatore a due con separatore a due
moduli e distribuzione moduli e distribuzione in
in bassa temperatura. bassa o alta temperatura.
Completo di miscelatore Senza miscelazione
termostatico e pompa di secondario. Completo di
rilancio secondario pompa circuito secondario

DESCRIZIONE DESCRIZIONE
• Cassetta metallica in acciaio zincato completa di cornice e coperchio • Cassetta metallica in acciaio zincato completa di cornice e coperchio
verniciati bianco RAL 9010 verniciati bianco RAL 9010
- Dimensioni (LxHxP) 750 x 750 x 140 ÷ 190 mm - Dimensioni (LxHxP) 750 x 750 x 140 ÷ 190 mm
• Separatore idraulico a 2 moduli completo di valvola carico/scarico • Separatore idraulico a 2 moduli completo di valvola carico/scarico
impianto e valvola di sfogo aria impianto e valvola di sfogo aria
• Valvole di intercettazione a sfera attacchi 3/4” M • Valvole di intercettazione a sfera attacchi 3/4” M
• Stacco circuito primario completo di valvola di zona a 3 vie con by-pass • Stacco circuito primario completo di valvola di zona a 3 vie con by-pass
regolabile motorizzata (alimentazione 230 Vac), pozzetto porta-sonda regolabile motorizzata (alimentazione 230 Vac), pozzetto porta-sonda
di mandata e tronchetto di “pre-installazione" per operazioni di prova di mandata e tronchetto di “pre-installazione" per operazioni di prova
e/o lavaggio impianto e successiva installazione del contatore di calorie/ e/o lavaggio impianto e successiva installazione del contatoredi calorie/
frigorie interasse 130 mm DN20 (1"), valvola di bilanciamento statico, frigorie interasse 130 mm DN20 (1"), valvola di bilanciamento statico,
detentore detentore
• Stacco circuito secondario di distribuzione in bassa temperatura con • Stacco circuito secondario di distribuzione in bassa o alta temperatura
valvola miscelatrice termostatica e circolatore alta efficienza (EEI <0,23) con circolatore alta efficienza (EEI <0,23)
• Stacchi per distribuzione acqua calda e fredda sanitaria con tronchetti • Stacchi per distribuzione acqua calda e fredda sanitaria con tronchetti
di “pre-installazione" per operazioni di prova e/o lavaggio impianto e di “pre-installazione" per operazioni di prova e/o lavaggio impianto e
successiva installazione dei contatori interasse 110 mm DN15 (3/4") successiva installazione dei contatori interasse 110 mm DN15 (3/4")
Comando termostatico/elettrotermico non incluso Codice Tipo Prezzo € Conf.
Codice Tipo Prezzo € Conf. 650 0376 2M LT o HT 1/1
650 0375 2M LT 1/1

6506C04 SCHEMA DIMENSIONALE
6506C05 SCHEMA FUNZIONALE

750

3/4"M

25
40 45 50 45 55 55 226,5 195
750 140÷190
ACS AFS Rc Mc Ru Mu

Sigla Descrizione Sigla Descrizione
Mc Mandata centrale termica Ru Ritorno utenza
Rc Ritorno centrale termica ACS Acqua calda sanitaria
Mu Mandata utenza AFS Acqua fredda sanitaria

231
