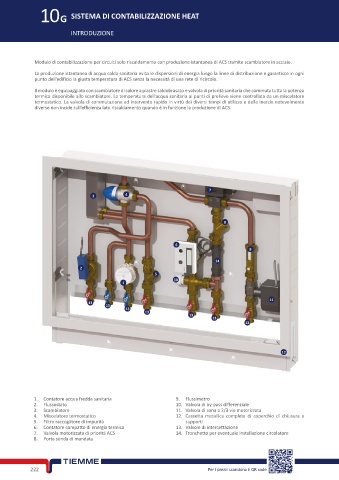

10G SISTEMA DI CONTABILIZZAZIONE HEAT

INTRODUZIONE

Modulo di contabilizzazione per circuiti solo riscaldamento con produzione istantanea di ACS tramite scambiatore in acciaio.
La produzione istantanea di acqua calda sanitaria evita le dispersioni di energia lungo la linee di distribuzione e garantisce in ogni
punto dell’edificio la giusta temperatura di ACS senza la necessità di una rete di ricircolo.

Il modulo è equipaggiato con scambiatore di calore a piastre saldobrasato e valvola di priorità sanitaria che commuta tutta la potenza
termica disponibile allo scambiatore. La temperatura dell’acqua sanitaria ai punti di prelievo viene controllata da un miscelatore
termostatico. La valvola di commutazione ad intervento rapido in virtù dei diversi tempi di utilizzo e delle inerzie notevolmente
diverse non incide sull’efficienza lato riscaldamento quando è in funzione la produzione di ACS.

7
3 4

8

6
9

14
2
5
10
1

11
13
13
13
13
13
13
13

12

1. Contatore acqua fredda sanitaria 9. Flussimetro
2. Flussostato 10. Valvola di by-pass differenziale
3. Scambiatore 11. Valvola di zona a 2/3 vie motorizzata
4. Miscelatore termostatico 12. Cassetta metallica completa di coperchio di chiusura e
5. Filtro raccoglitore di impurità supporti
6. Contatore compatto di energia termica 13. Valvole di intercettazione
7. Valvola motorizzata di priorità ACS 14. Tronchetto per eventuale installazione circolatore
8. Porta sonda di mandata
