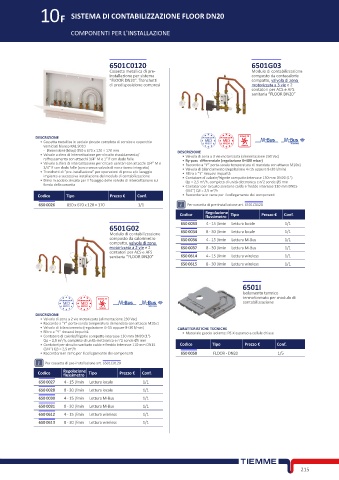

Page 229 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE - FIDRA

10F SISTEMA DI CONTABILIZZAZIONE FLOOR DN20

COMPONENTI PER L'INSTALLAZIONE

6501C0120 6501G03
Cassetta metallica di pre- Modulo di contabilizzazione
installazione per sistema composto da contacalorie
“FLOOR DN20”. Tronchetti compatto, valvola di zona
di predisposizione compresi motorizzata a 3 vie e 2
contatori per ACS e AFS
sanitaria “FLOOR DN20”

DESCRIZIONE 00569.79
• Cassetta metallica in acciaio zincato completa di cornice e coperchio Wireless
verniciati bianco RAL 9010 TURBINA
- Dimensioni (lxhxp) 850 x 670 x 120 ÷ 170 mm DESCRIZIONE
• Valvole a sfera di intercettazione per circuito riscaldamento/ • Valvola di zona a 3 vie motorizzata (alimentazione 230 Vac)
raffrescamento con attacchi 3/4” M e 1” F con dado folle • By-pass differenziale (regolazione 0÷400 mbar)
• Valvole a sfera di intercettazione per circuiti sanitari con attacchi 3/4” M e • Raccordo a “Y” porta-sonda temperatura di mandata con attacco M10x1
3/4” F con dado folle (con o senza valvola di non ritorno integrata) • Valvola di bilanciamento (regolazione 4÷15 oppure 8÷30 l/min)
• Tronchetti di “pre-installazione" per operazioni di prova e/o lavaggio • Filtro a “Y” rimuovi impurità
impianto e successiva installazione del modulo di contabilizzazione • Contatore di calorie/frigorie compatto interasse 130 mm DN20 (1")
• Dima in acciaio zincato per il fissaggio delle valvole di intercettazione sul Qp = 2,5 m /h, completo di unità elettronica e n°2 sonde Ø5 mm
3
fondo della cassetta • Contatori per circuito sanitario caldo e freddo interasse 110 mm DN15
(3/4") Q3 = 2,5 m /h
3
Codice Tipo Prezzo € Conf. • Raccorderia in rame per il collegamento dei componenti
650 0026 850 x 670 x 120 ÷ 170 1/1 Per cassetta di pre-installazione art. 6501C0120
Codice Regolazione Tipo Prezzo € Conf.
flussimetro
6501G02 650 0033 4 - 15 l/min Lettura locale 1/1
Modulo di contabilizzazione 650 0034 8 - 30 l/min Lettura locale 1/1
composto da calorimetro 650 0036 4 - 15 l/min Lettura M-Bus 1/1
compatto, valvola di zona
motorizzata a 2 vie e 2 650 0037 8 - 30 l/min Lettura M-Bus 1/1
contatori per ACS e AFS
sanitaria “FLOOR DN20” 650 0614 4 - 15 l/min Lettura wireless 1/1
650 0615 8 - 30 l/min Lettura wireless 1/1

6501I
Isolamento termico
00569.79 termoformato per modulo di
contabilizzazione
Wireless
TURBINA
DESCRIZIONE
• Valvola di zona a 2 vie motorizzata (alimentazione 230 Vac)
• Raccordo a “Y” porta-sonda temperatura di mandata con attacco M10x1
• Valvola di bilanciamento (regolazione 4÷15 oppure 8÷30 l/min) CARATTERISTICHE TECNICHE
• Filtro a “Y” rimuovi impurità • Materiale guscio isolante: PE-X espanso a cellule chiuse
• Contatore di calorie/frigorie compatto interasse 130 mm DN20 (1")
Qp = 2,5 m /h, completo di unità elettronica e n°2 sonde Ø5 mm
3
• Contatori per circuito sanitario caldo e freddo interasse 110 mm DN15 Codice Tipo Prezzo € Conf.
(3/4") Q3 = 2,5 m /h
3
• Raccorderia in rame per il collegamento dei componenti 650 0058 FLOOR - DN20 1/5
Per cassetta di pre-installazione art. 6501C0120
Codice Regolazione Tipo Prezzo € Conf.
flussimetro
650 0027 4 - 15 l/min Lettura locale 1/1
650 0028 8 - 30 l/min Lettura locale 1/1
650 0030 4 - 15 l/min Lettura M-Bus 1/1
650 0031 8 - 30 l/min Lettura M-Bus 1/1
650 0612 4 - 15 l/min Lettura wireless 1/1
650 0613 8 - 30 l/min Lettura wireless 1/1
