Raccordi in ghisa malleabile zincati Raccordi in ghisa malleabile zincati
Malleable iron pipe fittings Malleable iron pipe fittings

NORMATIVE DI RIFERIMENTO
• EN 10242: conformi
• EN 1562, classe di progettazione “A”: conformi
• EN 10240-A1, zincatura senza piombo: conformi
• ISO 7/1, filettatura: conformi; filettatura esterna conica “R” - filettatura interna cilindrica “Rp”
• ISO 228/1, filettatura di fissaggio: conformi
• DM 06/04/2004 n.174 - Distribuzione delle acque destinate al consumo umano: conformi
• DM 24/11/1984 e succ. modifiche - Norme di sicurezza antincendio trasporto gas: conformi

INFORMAZIONI TECNICHE
• Scostamento di allineamento degli assi di filettatura: garantito inferiore a +/- ½°
• Zincatura per immersione a caldo con spessore medio superiore ai 70 micron
• Prova di progetto: da 1/8” a 4” 100 BAR
5” e 6” 64 BAR
• Pressione e temperatura di esercizio ammissibili:
da -20° a 120° 25 BAR
da 120° a 300° 20 BAR
• Le superfici dei raccordi sono protette da olii esenti da idrocarburi aromatici policiclici.

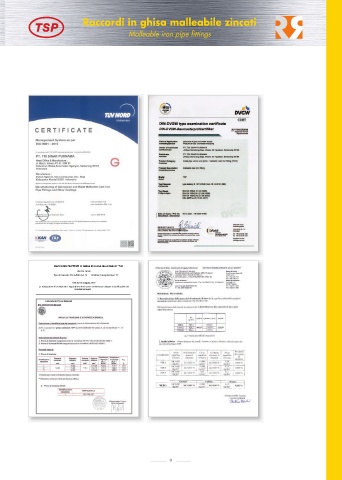

MANAGEMENT CONTROL SYSTEM
I raccordi a marchio TSP sono prodotti secondo ISO 9001, certificato TUV NORD
DVGW.
RACCORDI FILETTATI IN GHISA IN GHISA MALLEABILE “TSP
UNI EN 10242
Tipo di materiale EN-GJMB-350-10 Simbolo di progettazione “A”
Di seguito le risultanze dell’analisi dei raccordi a marchio TSP eseguite presso i labora-
DM del 19 maggio 2010
tori del POLITECNICO DI MILANO. La realizzazione di un impianto a regola d’arte deve essere correlato con allegato la certificazione dei
materiali impiegati.

RACCORDI IN GHISA FILETTATI “TSP”
Normativa Certificato di conformità
UNI EN 10242 Politecnico di Milano
Simbolo di progettazione A A
Materiale EN-GJMB-350-10 EN-GJMB-386-13
Resistenza a trazione 350 N/mm 386,1 N/mm
Allungamento 10% 13,3 %
Durezza HB 150 max 137 HB
Zincatura a caldo 70 micron 111,93 micron
Contenuto massimo Normativa Certificato di conformità
di impurità nello zinco DM 174 - 6/4/2004 Politecnico di Milano
Piombo 0,5 % 0,002 %
Arsenico 0,02 % 0,001 %
Cadmio 0,02 % 0,001 %
