Page 51 - RACCORDITALIA - CATALISTINO 2022 - FIDRA
P. 51
Raccordi filettati in acciaio inossidabile Raccordi filettati in acciaio inossidabile
TI A 90° RIDOTTI AISI 316
L
a
Ø1
Ø
Sacc.
€
Ø2
130R Ø1 CODICE (inch) (mm) (mm) (mm) (mm) Peso pezzi cad.
(g)
INA130R/034R 1/2x3/8x1/2” 20 17 46 23 95 10 6,84
INA130R/040R 3/4x1/2x3/4” 32 20 54 28 153 10 9,74
INA130R/047R 1x1/2x1” 40 20 64 32 259 10 16,44
L Ø2 INA130R/050R 1x3/4x1” 40 32 68 35 276 10 17,61
b
a
PORTA GOMMA M AISI 316
CODICE Ø Ø1 L a s Peso Sacc. €
(inch) (mm) (mm) (mm) (mm) (g) pezzi cad.
INA00PG/0001 1/8” 8 37 22 5 14 10 2,55
INA00PG/0002 1/4” 10 48 29 6 22 10 2,72
INA00PG/0003 3/8” 13 53 31 7 33 10 3,39 4
INA00PG/0004 1/2” 16 48 27 8 60 10 5,43
s s INA00PG/0005 3/4” 21 53 31 8 98 10 7,64
INA00PG/0006 1” 27 60 35 7 173 10 11,77 c
Ø1 INA00PG/0007 1.1/4” 35 68 40 10 289 1 18,33
Ø1
INA00PG/0008 1.1/2” 42 76 43 12 411 1 25,12
a a INA00PG/0009 2” 54 82 47 13 545 1 33,95
INA00PG/0010 2.1/2” 66 120 77 12 1202 1 68,92
L L INA00PG/0011 3” 78 120 74 13 1666 1 84,87
INA00PG/0012 4” 10 2 134 78 18 2324 1 141,76
Ø

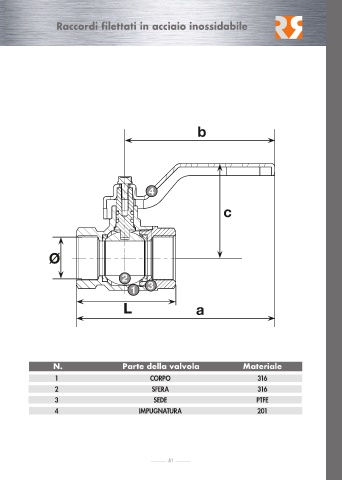

VALVOLA A SFERA 2 PEZZI PASSAGGIO TOTALE FF AISI 316
Ø c L b a Peso Sacc. €
CODICE 2
(inch) (mm) (mm) (mm) (mm) (g) pezzi cad.
INA00VS/0002 1/4” 42 52 91 117 290 2 26,13 1 3
INA00VS/0003 3/8” 44 52 91 117 280 2 27,77
INA00VS/0004 1/2” 48 55 100 128 330 2 29,33
INA00VS/0005 3/4” 48 60 103 133 550 2 38,06 L a
INA00VS/0006 1” 60 74 125 162 840 2 52,34
INA00VS/0007 1.1/4” 72 81 143 184 1300 2 77,69
INA00VS/0008 1.1/2” 80 94 158 205 1900 2 110,98
INA00VS/0009 2” 90 107 172 226 2860 2 174,41
INA00VS/0010 2.1/2” 115 140 208 278 5900 2 317,08
INA00VS/0011 3” 141 167 230 314 11920 2 523,24
INA00VS/0012 4” 163 199 296 396 24000 2 1.067,37
N. Parte della valvola Materiale
VALVOLA A SFERA 2 PEZZI PASSAGGIO TOTALE MF AISI 316
1 CORPO 316
Ø c L b a Peso Sacc. €
CODICE
(inch) (mm) (mm) (mm) (mm) (g) pezzi cad. 2 SFERA 316
INAVSMF/0002 1/4” 42 56 80 108 207 2 28,22 3 SEDE PTFE
INAVSMF/0003 3/8” 44 56 80 108 195 2 29,98
INAVSMF/0004 1/2” 48 66 102 135 237 2 31,63 4 IMPUGNATURA 201
INAVSMF/0005 3/4” 48 75 115 153 442 2 41,10
INAVSMF/0006 1” 60 80 130 170 606 2 56,53
INAVSMF/0007 1.1/4” 72 95 145 193 1084 2 83,91
INAVSMF/0008 1.1/2” 80 107 170 224 1544 2 119,86
INAVSMF/0009 2” 90 122 185 246 2648 2 188,36
50 51
