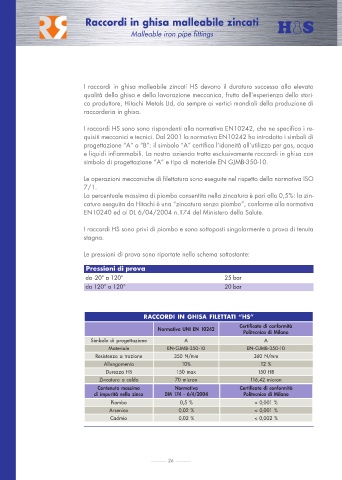

Page 26 - RACCORDITALIA - CATALISTINO 2022 - FIDRA

Raccordi in ghisa malleabile zincati Raccordi in ghisa malleabile zincati
Malleable iron pipe fittings Malleable iron pipe fittings

I raccordi in ghisa malleabile zincati HS devono il duraturo successo alla elevata
qualità della ghisa e della lavorazione meccanica, frutto dell’esperienza dello stori-
co produttore, Hitachi Metals Ltd, da sempre ai vertici mondiali della produzione di
raccorderia in ghisa.

I raccordi HS sono sono rispondenti alla normativa EN10242, che ne specifica i re-
quisiti meccanici e tecnici. Dal 2001 la normativa EN10242 ha introdotto i simboli di
progettazione “A” o “B”: il simbolo “A” certifica l’idoneità all’utilizzo per gas, acqua
e liquidi infiammabili. La nostra azienda tratta esclusivamente raccordi in ghisa con
simbolo di progettazione “A” e tipo di materiale EN GJMB-350-10.

Le operazioni meccaniche di filettatura sono eseguite nel rispetto della normativa ISO
7/1.
La percentuale massima di piombo consentita nella zincatura è pari allo 0,5%: la zin-
catura eseguita da Hitachi è una “zincatura senza piombo”, conforme alla normativa
EN10240 ed al DL 6/04/2004 n.174 del Ministero della Salute.

I raccordi HS sono privi di piombo e sono sottoposti singolarmente a prova di tenuta
stagna.

Le pressioni di prova sono riportate nello schema sottostante:

Pressioni di prova
da -20° a 120° 25 bar
da 120° a 120° 20 bar

RACCORDI IN GHISA FILETTATI “HS”
Certificato di conformità
Normativa UNI EN 10242
Politecnico di Milano
Simbolo di progettazione A A
Materiale EN-GJMB-350-10 EN-GJMB-350-10
Resistenza a trazione 350 N/mm 360 N/mm
Allungamento 10% 12 %
Durezza HB 150 max 150 HB
Zincatura a caldo 70 micron 116,42 micron
Contenuto massimo Normativa Certificato di conformità
di impurità nello zinco DM 174 - 6/4/2004 Politecnico di Milano
Piombo 0,5 % < 0,001 %
Arsenico 0,02 % < 0,001 %
Cadmio 0,02 % < 0,002 %
