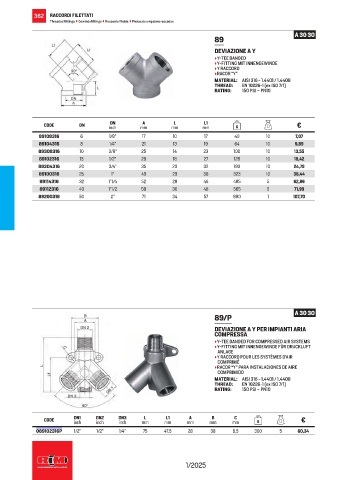

Page 364 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

362 RACCORDI FILETTATI
Threaded fittings • Gewindefittings • Raccords filetés • Piezas de empalme roscadas

A 30 30
89
DEVIAZIONE A Y
• Y-TEE BANDED
• Y-FITTING MIT INNENGEWINDE
• Y RACCORD
• RACOR “Y”
MATERIAL: AISI 316 - 1.4401 / 1.4408
THREAD: EN 10226-1 (ex ISO 7/1)
RATING: 150 PSI – PN10

A
DN
L1
L
CODE DN inch mm mm mm g €
89108316 6 1/8” 17 10 17 40 10 7,07
89104316 8 1/4” 21 13 19 64 10 9,89
89308316 10 3/8” 25 14 23 100 10 13,55
89102316 15 1/2” 29 18 27 128 10 18,42
89304316 20 3/4” 35 20 32 193 10 24,79
89100316 25 1” 43 23 38 323 10 38,44
89114316 32 1”1/4 52 28 46 485 5 62,86
89112316 40 1”1/2 58 30 48 565 5 71,99
89200316 50 2” 71 34 57 890 1 107,70

A 30 30
89/P
DEVIAZIONE A Y PER IMPIANTI ARIA
COMPRESSA
• Y-TEE BANDED FOR COMPRESSED AIR SYSTEMS
• Y-FITTING MIT INNENGEWINDE FÜR DRUCKLUFT
ANLAGE
• Y RACCORD POUR LES SYSTÈMES D’AIR
COMPRIMÉ
• RACOR “Y” PARA INSTALACIONES DE AIRE
COMPRIMIDO
MATERIAL: AISI 316 - 1.4401 / 1.4408
THREAD: EN 10226-1 (ex ISO 7/1)
RATING: 150 PSI – PN10

C
L1
L
B
A
CODE DN1 DN2 DN3 mm mm mm mm mm g €
inch
inch
inch
089102316P 1/2” 1/2” 1/4” 75 47,5 28 38 6,5 300 5 60,34
1/2025
