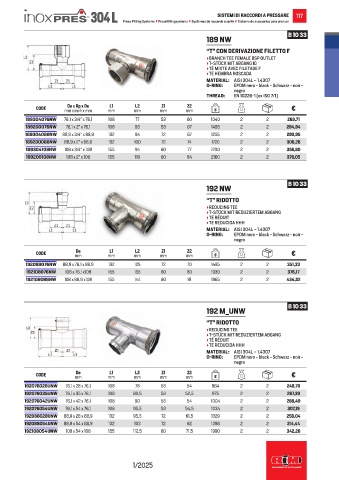

Page 119 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA
P. 119
SISTEMI DI RACCORDI A PRESSARE 117
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar
B 10 33
189 NW
“T” CON DERIVAZIONE FILETTO F
• BRANCH TEE FEMALE BSP OUTLET
• T-STÜCK MIT ABGANG IG
• TÉ MIXTE AVEC FILETAGE F
• TE HEMBRA ROSCADA
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
L1
De x Rp x De
Z2
Z1
L2
CODE mm x inch x mm mm mm mm mm g €
189304076NW 76,1 x 3/4” x 76,1 108 77 53 60 1040 2 2 269,71
189200076NW 76,1 x 2” x 76,1 108 93 53 67 1495 2 2 294,94
189304088NW 88,9 x 3/4” x 88,9 132 84 72 67 1255 2 2 290,95
189200088NW 88,9 x 2” x 88,9 132 100 72 74 1720 2 2 306,26
189304108NW 108 x 3/4” x 108 155 94 80 77 1700 2 2 356,60
189200108NW 108 x 2” x 108 155 110 80 84 2160 2 2 378,05
B 10 33
192 NW
“T” RIDOTTO
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TÉ RÉDUIT
• TE REDUCIDA HHH
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro
De
L2
L1
Z1
Z2
CODE mm mm mm mm mm g €
192088076NW 88,9 x 76,1 x 88,9 132 125 72 70 1485 2 2 351,33
192108076NW 108 x 76,1 x108 155 135 80 80 1930 2 2 376,17
192108088NW 108 x 88,9 x108 155 144 80 81 1965 2 2 434,52
B 10 33
192 M_UNW
“T” RIDOTTO
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TÉ RÉDUIT
• TE REDUCIDA HHH
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro
L1
De
Z2
L2
Z1
CODE mm mm mm mm mm g €
192076028UNW 76,1 x 28 x 76,1 108 78 53 54 964 2 2 248,70
192076035UNW 76,1 x 35 x 76,1 108 80,5 53 52,5 975 2 2 267,39
192076042UNW 76,1 x 42 x 76,1 108 90 53 54 1004 2 2 288,49
192076054UNW 76,1 x 54 x 76,1 108 95,5 53 54,5 1034 2 2 307,19
192088028UNW 88,9 x 28 x 88,9 132 95,5 72 61,5 1329 2 2 258,04
192088054UNW 88,9 x 54 x 88,9 132 103 72 62 1398 2 2 314,44
192108054UNW 108 x 54 x 108 155 112,5 80 71,5 1990 2 2 342,28
1/2025
