P. 76
GAS
Impianti domestici | impianti industriali |

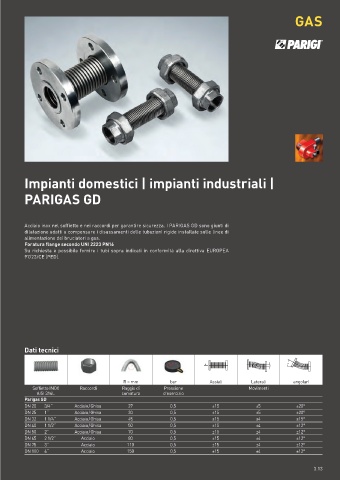

PARIGAS GD
Acciaio inox nel soffietto e nei raccordi per garantire sicurezza. I PARIGAS GD sono giunti di
dilatazione adatti a compensare i disassamenti delle tubazioni rigide installate sulle linee di
alimentazione dei bruciatori a gas.
Foratura flange secondo UNI 2223 PN16
Su richiesta è possibile fornire i tubi sopra indicati in conformità alla direttiva EUROPEA
97/23/CE (PED).
Dati tecnici
h h h n n n
R = mm bar Assiali Laterali angolari
Soffietto INOX Raccordi Raggio di Pressione Movimenti
AISI 316L curvatura d’esercizio
Parigas GD
DN 20 3/4˝ Acciaio / Ghisa 27 0,5 ±15 ±5 ±20°
DN 25 1˝ Acciaio / Ghisa 30 0,5 ±15 ±5 ±20°
DN 32 1 1/4˝ Acciaio / Ghisa 45 0,5 ±15 ±4 ±15°
DN 40 1 1/2˝ Acciaio / Ghisa 50 0,5 ±15 ±4 ±12°
DN 50 2˝ Acciaio / Ghisa 70 0,5 ±15 ±4 ±12°
DN 65 2 1/2˝ Acciaio 80 0,5 ±15 ±4 ±12°
DN 75 3˝ Acciaio 110 0,5 ±15 ±4 ±12°
DN 100 4˝ Acciaio 150 0,5 ±15 ±4 ±12°
3.13
