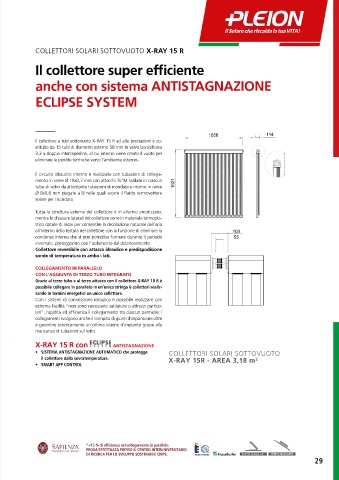

Page 31 - PLEION - PROFESSIONALE 2023 VER 02 - FIDRA

COLLETTORI SOLARI SOTTOVUOTO X-RAY 15 R

Il collettore super efficiente

anche con sistema ANTISTAGNAZIONE

ECLIPSE SYSTEM

Il collettore a tubi sottovuoto X-RAY 15 R ad alte prestazioni è co-
stituito da 15 tubi di diametro esterno 58 mm in vetro borosilicato
3.3 a doppia intercapedine, al cui interno viene creato il vuoto per
eliminare le perdite termiche verso l’ambiente esterno.

Il circuito idraulico interno è realizzato con tubazioni di collega-
mento in rame Ø 18x0,7 mm con attacchi ¾”M saldate in ciascun
tubo di vetro da altrettante tubazioni di mandata e ritorno in rame
Ø 8x0,6 mm piegate a U nelle quali scorre il fluido termovettore
solare per riscaldarsi.

Tutta la struttura esterna del collettore è in allumio anodizzato,
mentre le chiusure laterali del collettore sono in materiale termopla-
stico dotate di asole per consentire la circolazione naturale dell’aria
all’interno della testata del collettore con la funzione di eliminare la 103
condensa interna che si può potrebbe formare durante il periodo 55
invernale, proteggendo così l’isolamento dal deterioramento.
Collettore reversibile con attacco idraulico e predispodisione
sonde di temperatura in ambo i lati.
COLLEGAMENTO IN PARALLELO
CON L’AGGIUNTA DI TERZO TUBO INTEGRATO
Grazie al terzo tubo e al terzo attacco con il collettore X-RAY 10 R è
possibile collegare in parallelo in un’unica stringa 6 collettori realiz-
zando in termini energetici un unico collettore.
Con i sistemi di connessione idraulica è possibile realizzare con
estrema facilità “non sono necessarie saldature o attrezzi partico-
lari”, rapidità ed efficienza il collegamento tra ciascun pannello; i
collegamenti svolgono anche il compito di giunti d’espansione oltre
a garantire esteticamente un’ottima visione d’impianto grazie alla
mancanza di tubazioni sul tetto.

X-RAY 15 R con ANTISTAGNAZIONE
• SISTEMA ANTISTAGNAZIONE AUTOMATICO che protegge COLLETTORI SOLARI SOTTOVUOTO
il collettore dalla sovratemperatura. X-RAY 15R - AREA 3,18 m 2
• SMART APP CONTROL

*+15 % di efficienza nel collegamento in parallelo.
PROVA EFFETTUATA PRESSO IL CENTRO INTERUNIVERSITARIO
DI RICERCA PER LO SVILUPPO SOSTENIBILE CIRPS. TETTO PIANO 45° TETTO INCLINATO
29
