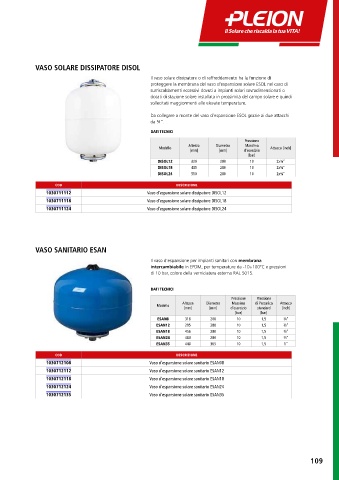

Page 111 - PLEION - PROFESSIONALE 2023 VER 02 - FIDRA

VASO SOLARE DISSIPATORE DISOL
Il vaso solare dissipatore o di raffreddamento ha la funzione di
proteggere la membrana del vaso d’espansione solare ESOL nel caso di
surriscaldamenti eccessivi dovuti a impianti solari sovradimensionati o
dotati di stazione solare installata in prossimità del campo solare e quindi
sollecitati maggiormenti alle elevate temperature.

Da collegare a monte del vaso d’espansione ESOL grazie ai due attacchi
da ¾”.
DATI TECNICI
Pressione
Altezza Diametro Massima
Modello Attacco [inch]
[mm] [mm] d’esercizio
[bar]
DISOL12 320 280 10 2x¾”
DISOL18 435 280 10 2x¾”
DISOL24 510 280 10 2x¾”
COD DESCRIZIONE
1030711112 Vaso d’espansione solare dissipatore DISOL12
1030711118 Vaso d’espansione solare dissipatore DISOL18
1030711124 Vaso d’espansione solare dissipatore DISOL24

VASO SANITARIO ESAN
Il vaso d’espansione per impianti sanitari con membrana
intercambiabile in EPDM, per temperature da -10÷100°C e pressioni
di 10 bar, colore della verniciatura esterna RAL 5015.

DATI TECNICI
Pressione Pressione
Altezza Diametro Massima di Precarica Attacco
Modello
[mm] [mm] d’esercizio standard [inch]
[bar] [bar]
ESAN8 316 200 10 1,5 ¾”
ESAN12 295 280 10 1,5 ¾”
ESAN18 456 280 10 1,5 ¾”
ESAN24 483 280 10 1,5 ¾”
ESAN35 440 365 10 1,5 1”
COD DESCRIZIONE
1030712108 Vaso d’espansione solare sanitario ESAN08
1030712112 Vaso d’espansione solare sanitario ESAN12
1030712118 Vaso d’espansione solare sanitario ESAN18
1030712124 Vaso d’espansione solare sanitario ESAN24
1030712135 Vaso d’espansione solare sanitario ESAN35

109
