MODULO INVERTER

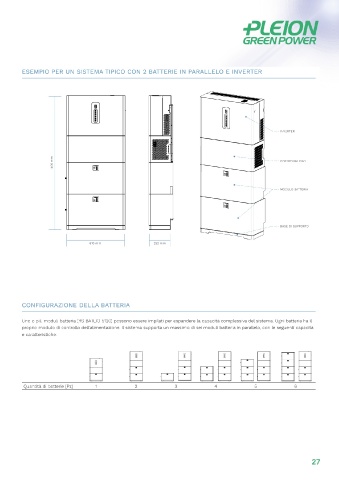

INDICATORE FV ESEMPIO PER UN SISTEMA TIPICO CON 2 BATTERIE IN PARALLELO E INVERTER
INDICATORE BATTERIA
INDICATORE RETE AC
USCITA EPS
LED DI STATO INDICATORE COMUNICAZIONE INVERTER
ALLARMI
1400 mm COPERTURA CAVI
Vista dal basso
INTERRUTTORE INGRESSI CONNESSIONE
DC DI BATTERIA BATTERIA USCITA BACKUP (EPS) RETE AC
MODULO BATTERIA
BASE DI SUPPORTO
RS485
610 mm 252 mm
SEZIONATORE FV INGRESSI PV PORTA PARALLELA
BMS, CT/METER
MODULO BATTERIA
PULSANTE ON/OFF
CONFIGURAZIONE DELLA BATTERIA
Uno o più moduli batteria (RS BATLIO 5120) possono essere impilati per espandere la capacità complessiva del sistema. Ogni batteria ha il
proprio modulo di controllo dell’alimentazione. Il sistema supporta un massimo di sei moduli batteria in parallelo, con le seguenti capacità
e caratteristiche:
Quantità di batterie [Pz] 1 2 3 4 5 6
LED DI STATO PORTE DI INTERRUTTORE CC MORSETTI BATTERIA
COMUNICAZIONE (P+/P-)
MESSA A TERRA
