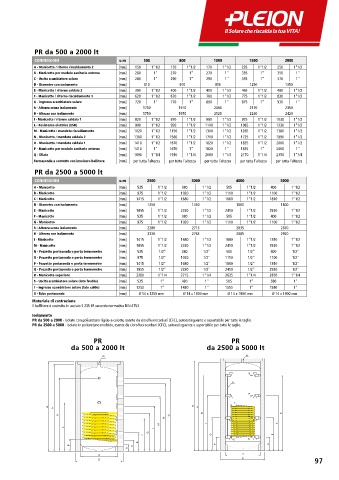

Page 99 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

PR da 500 a 2000 lt

CONNESSIONI u.m 500 800 1000 1500 2000
A - Manicotto / ritorno riscaldamento 2 [mm] 150 1"1/2 170 1"1/2 170 1"1/2 235 1"1/2 250 1"1/2
B - Manicotto per modulo sanitario esterno [mm] 260 1" 270 1" 270 1" 335 1" 350 1"
C - Uscita scambiatore solare [mm] 280 1" 290 1" 290 1" 355 1" 370 1"
D - Diametro con isolamento [mm] 810 910 950 1250 1350
E - Manicotto / ritorno caldaia 2 [mm] 390 1"1/2 400 1"1/2 400 1"1/2 465 1"1/2 480 1"1/2
F - Manicotto / ritorno riscaldamento 1 [mm] 620 1"1/2 670 1"1/2 790 1"1/2 775 1"1/2 830 1"1/2
G - ingresso scambiatore solare [mm] 720 1" 770 1" 890 1" 875 1" 930 1"
h - Altezza senza isolamento [mm] 1700 1910 2060 2170 2350
H - Altezza con isolamento [mm] 1750 1970 2120 2240 2420
I - Manicotto / ritorno caldaia 1 [mm] 820 1"1/2 870 1"1/2 990 1"1/2 975 1"1/2 1030 1"1/2
L - Resistenza elettrica (ESH) [mm] 900 1"1/2 950 1"1/2 1100 1"1/2 1065 1"1/2 1230 1"1/2
M - Manicotto / mandata riscaldamento [mm] 1020 1"1/2 1150 1"1/2 1300 1"1/2 1285 1"1/2 1380 1"1/2
N - Manicotto / mandata caldaia 2 [mm] 1300 1"1/2 1560 1"1/2 1710 1"1/2 1725 1"1/2 1890 1"1/2
O - Manicotto / mandata caldaia 1 [mm] 1410 1"1/2 1670 1"1/2 1820 1"1/2 1835 1"1/2 2000 1"1/2
P - Manicotto per modulo sanitario esterno [mm] 1410 1" 1670 1" 1820 1" 1835 1" 2000 1"
Q - Sfiato [mm] 1690 1"1/4 1910 1"1/4 2060 1"1/4 2170 1"1/4 2350 1"1/4
Fermasonda a contatto con involucro bollitore [mm] per tutta l'altezza per tutta l'altezza per tutta l'altezza per tutta l'altezza per tutta l'altezza
PR da 2500 a 5000 lt
CONNESSIONI u.m 2500 3000 4000 5000
A - Manicotto [mm] 535 1"1/2 380 1"1/2 505 1"1/2 400 1"1/2
B - Manicotto [mm] 975 1"1/2 1020 1"1/2 1110 1"1/2 1100 1"1/2
C - Manicotto [mm] 1415 1"1/2 1680 1"1/2 1860 1"1/2 1810 1"1/2
D - Diametro con isolamento [mm] 1450 1450 1600 1800
E - Manicotto [mm] 1855 1"1/2 2330 1"1/2 2410 1"1/2 2520 1"1/2
F - Manicotto [mm] 535 1"1/2 380 1"1/2 505 1"1/2 400 1"1/2
G - Manicotto [mm] 975 1"1/2 1020 1"1/2 1110 1"1/2 1100 1"1/2
h - Altezza senza isolamento [mm] 2280 2715 2835 2870
H - Altezza con isolamento [mm] 2330 2765 2885 2920
I - Manicotto [mm] 1415 1"1/2 1680 1"1/2 1860 1"1/2 1810 1"1/2
M - Manicotto [mm] 1855 1"1/2 2330 1"1/2 2410 1"1/2 2520 1"1/2
N - Pozzetto portasonda o porta termometro [mm] 535 1/2" 380 1/2" 505 1/2" 400 1/2"
O - Pozzetto portasonda o porta termometro [mm] 975 1/2" 1020 1/2" 1110 1/2" 1100 1/2"
P - Pozzetto portasonda o porta termometro [mm] 1415 1/2" 1680 1/2" 1860 1/2" 1810 1/2"
Q - Pozzetto portasonda o porta termometro [mm] 1855 1/2" 2330 1/2" 2410 1/2" 2520 1/2"
R - Manicotto superiore [mm] 2280 1"1/4 2715 1"1/4 2835 1"1/4 2870 1"1/4
S - Uscita scambiatore solare (lato freddo) [mm] 535 1" 480 1" 505 1" 580 1"
T - ingresso scambiatore solare (lato caldo) [mm] 1250 1" 1430 1" 1555 1" 1580 1"
U - Tubo portasonda [mm] Ø 14 x 1250 mm Ø 14 x 1900 mm Ø 14 x 1900 mm Ø 14 x 1900 mm
Materiale di costruzione
Il bolllitore è costruito in acciaio S 235 JR secondo normativa DIN 4753.
Isolamento
PR da 500 a 2000 - Isolato con poliuretano rigido a calotte, esente da clorofluorocarburi (CFC), autoestinguente e asportabile per tutte le taglie.
PR da 2500 a 5000 - Isolato in poliuretano morbido, esente da clorofluorocarburi (CFC), autoestinguente e asportabile per tutte le taglie.

PR PR
da 500 a 2000 lt da 2500 a 5000 lt

Q R

Q
U
100 Ø 1100
P
T
H
H h
h
M E
P O O
N
34,3° 34,3°
M I C 70° 50 50°
L
I
G
F G B
S N
E
F A
B C
A
d d
D D 97
