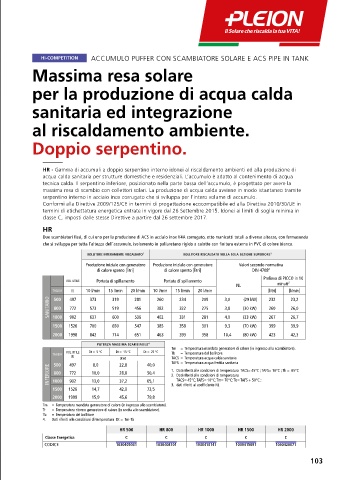

HI-COMPETITION ACCUMULO PUFFER CON SCAMBIATORE SOLARE E ACS PIPE IN TANK
Massima resa solare

per la produzione di acqua calda

sanitaria ed integrazione

al riscaldamento ambiente.

Doppio serpentino.

HR - Gamma di accumuli a doppio serpentino interno idonei al riscaldamento ambienti ed alla produzione di
acqua calda sanitaria per strutture domestiche e residenziali. L’accumulo è adatto al contenimento di acqua
tecnica calda. Il serpentino inferiore, posizionato nella parte bassa dell’accumulo, è progettato per avere la
massima resa di scambio con collettori solari. La produzione di acqua calda avviene in modo istantaneo tramite
serpentino interno in acciaio inox corrugato che si sviluppa per l’intero volume di accumulo.
Conformi alla Direttive 2009/125/CE in termini di progettazione ecocompatibile ed alla Direttiva 2010/30/UE in
termini di etichettatura energetica entrate in vigore dal 26 Settembre 2015. Idonei ai limiti di soglia minima in
classe C, imposti dalle stesse Direttive a partire dal 26 settembre 2017.
HR
Due scambiatori fissi, di cui uno per la produzione di ACS in acciaio inox V4A corrugato, otto manicotti totali a diverse altezze, con fermasonda
che si sviluppa per tutta l‘altezza dell‘accumulo, isolamento in poliuretano rigido a calotte con finitura esterna in PVC di colore bianco.
BOLLITORE INTERAMENTE RISCALDATO 1 BOLLITORE RISCALDATO NELLA SOLA SEZIONE SUPERIORE 1

Produzione iniziale con generatore Produzione iniziale con generatore Valori secondo normativa
di calore spento [litri] di calore spento [litri] DIN 4708 2
Prelievo di PICCO in 10
VOL UTILE Portata di spillamento Portata di spillamento 3
NL minuti
TAGLIA [l] 10 l/min 15 l/min 20 l/min 10 l/min 15 l/min 20 l/min [litri] [l/min]
500
SANITARIO 1000 497 373 319 281 260 234 209 3,0 (29 kW) 232 23,2
772
260
800
322
382
519
26,0
573
3,8
(30 kW)
275
456
402
637
600
536
(33 kW)
26,7
4,0
331
902
267
281
1500 1526 700 650 547 385 358 301 9,3 (70 kW) 399 39,9
2000 1998 842 714 651 463 393 358 10,4 (80 kW) 423 42,3
POTENZA MASSIMA SCAMBIABILE 4
Tm = Temperatura mandata generatore di calore (in ingresso allo scambiatore).
VOL UTILE Dt = 5 °C Dt = 15 °C Dt = 25 °C
TAGLIA Tb = Temperatura del bollitore
[l]
[kW] 40,0 TACS = Temperatura acqua calda sanitaria
TAFS = Temperatura acqua fredda sanitaria
500
497
8,0
22,8
INFERIORE 1000 772 10,0 28,8 50,4 1. Dati riferiti alle condizioni di temperatura TACS= 45°C ; TAFS= 10°C ; Tb = 65°C
800
2. Dati riferiti alle condizioni di temperatura

TACS= 45°C; TAFS= 10°C; Tm= 70°C; Tb= TAFS + 50°C ;

65,1
13,0
902
37,2
1500 1526 14,7 42,0 73,5 3. dati riferiti al coefficiente NL

2000 1998 15,9 45,6 79,8
Tm = Temperatura mandata generatore di calore (in ingresso allo scambiatore).
Tr = Temperatura ritorno generatore di calore (in uscita allo scambiatore).
Tb = Temperatura del bollitore
4. Dati riferiti alle condizioni di temperatura Dt = Tm-Tb

HR 500 HR 800 HR 1000 HR 1500 HR 2000
Classe Energetica C C C C C
CODICE 1030405031 1030408101 1030410141 1030415091 1030420071
103
