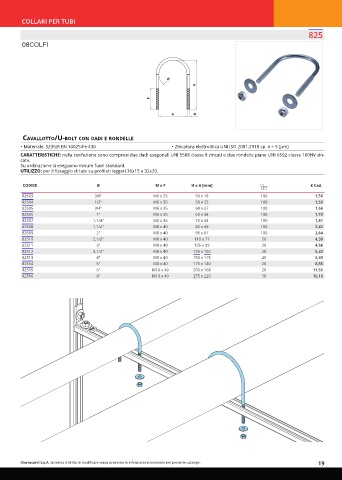

Page 19 - OTER - CATALISTINO 2024 - FIDRA

COLLARI PER TUBI
825

08COLFI

Ø
H

F

A M

Cavallotto/u-Bolt Con dadi e rondelle
• Materiale: S235JR EN 10025-Fe 430 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: nella confezione sono compresi due dadi esagonali UNI 5588 classe 8 zincati e due rondelle piane UNI 6592 classe 100HV zin-
cate.
Su ordinazione si eseguono misure fuori standard.
UTILIZZO: per il fissaggio di tubi su profilati leggeri 30x15 e 32x20.

CODICE Ø M x F H x A [mm] € Cad.
82503 3/8" M6 x 35 50 x 18 100 1,50
82504 1/2" M6 x 35 50 x 22 100 1,59
82505 3/4" M6 x 35 60 x 27 100 1,66
82506 1" M6 x 35 65 x 34 100 1,73
82507 1.1/4" M6 x 35 75 x 43 100 1,81
82508 1.1/2" M8 x 40 85 x 49 100 2,42
82509 2" M8 x 40 95 x 61 100 2,64
82510 2.1/2" M8 x 40 110 x 77 50 4,39
82511 3" M8 x 40 125 x 89 20 4,68
82512 3.1/2" M8 x 40 135 x 102 20 5,23
82513 4" M8 x 40 150 x 115 20 6,30
82514 5" M8 x 40 175 x 140 20 8,55
82515 6" M10 x 40 205 x 168 20 11,55
82516 8" M10 x 40 255 x 220 10 16,16

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 19
