STAFFAGGI PESANTI
149-12
09SIPES
Carico a trazione
W=dal centro del tubo H Ø ÷ Ø S
E
W=D×0.532+S C G
B F
A

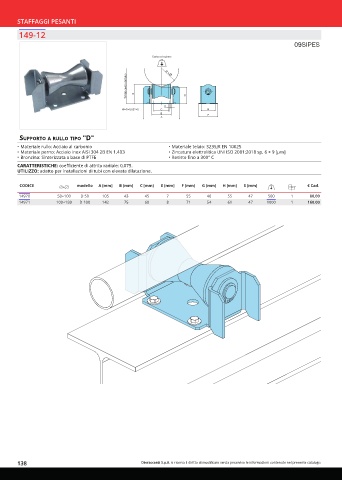

suPPorto a rullo tiPo "d"
• Materiale rullo: Acciaio al carbonio • Materiale telaio: S235JR EN 10025
• Materiale perno: Acciaio inox AISI 304 2B EN 1.403 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
• Bronzina: Sinterizzata a base di PTFE • Resiste fino a 300° C
CARATTERISTICHE: coefficiente di attrito radiale: 0,075.
UTILIZZO: adatto per installazioni di tubi con elevata dilatazione.
CODICE modello A [mm] B [mm] C [mm] E [mm] F [mm] G [mm] H [mm] S [mm] € Cad.
14970 50÷100 D 50 105 43 45 7 55 40 55 47 500 1 80,00
14971 100÷180 D 100 142 75 60 8 71 54 61 47 1000 1 160,00
