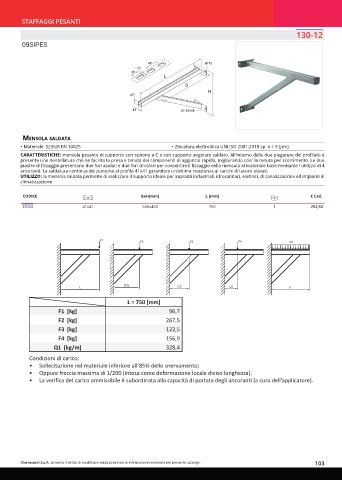

Page 103 - OTER - CATALISTINO 2024 - FIDRA

STAFFAGGI PESANTI
130-12

09SIPES

50 Ø 12
30 13
L
B
H
41

41 Ø 12×18

mensola saldata
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: mensola pesante di supporto con sezione a C e con supporto angolare saldato. All'interno delle due piegature del profilato è
presente una dentellatura che ne facilita la presa e tenuta dei componenti di aggancio rapido, migliorando cosi' la tenuta per scorrimento. Le due
piastre di fissaggio presentano due fori asolati e due fori circolari per consentire il fissaggio della mensola al materiale base mediante l'utilizzo di 4
ancoranti. La saldatura continua del puntone al profilo 41x41 garantisce un'ottima resistenza ai carichi di lavoro elevati.
UTILIZZO: la mensola saldata permette di realizzare il supporto ideale per impianti industriali, idrosanitari, elettrici, di canalizzazione ed impianti di
climatizzazione.

CODICE BxH[mm] L [mm] € Cad.

13060 41x41 560x450 750 1 253,80

L = 750 [mm]
F1 [kg] 96,7
F2 [kg] 267,5
F3 [kg] 122,5
F4 [kg] 156,9
Q1 [kg/m] 328,4
Condizioni di carico:
• Sollecitazione nel materiale inferiore all’85% dello snervamento;
• Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza);
• La del carico ammissibile è subordinata alla capacità di portata degli (a cura dell’applicatore).
