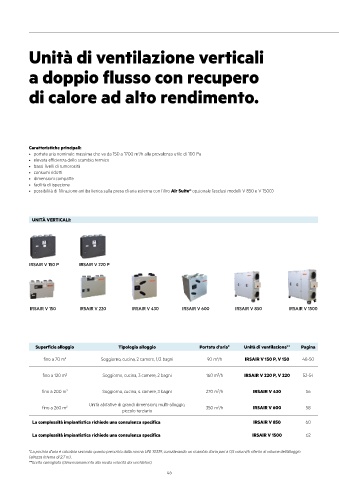

Unità di ventilazione verticali

a doppio flusso con recupero

di calore ad alto rendimento.

Caratteristiche principali:
3
• portata aria nominale massima che va da 150 a 1700 m /h alla prevalenza utile di 100 Pa
• elevata efficienza dello scambio termico
• bassi livelli di rumorosità
• consumi ridotti
• dimensioni compatte
• facilità di ispezione
• possibilità di filtrazione antibatterica sulla presa di aria esterna con filtro Air Suite® opzionale (esclusi modelli V 850 e V 1500)

UNITÀ VERTICALI:

IRSAIR V 150 P IRSAIR V 220 P

IRSAIR V 150 IRSAIR V 220 IRSAIR V 430 IRSAIR V 600 IRSAIR V 850 IRSAIR V 1500

Superficie alloggio Tipologia alloggio Portata d'aria* Unità di ventilazione** Pagina

fino a 70 m 2 Soggiorno, cucina, 2 camere, 1/2 bagni 90 m /h IRSAIR V 150 P, V 150 48-50
3

3
fino a 120 m 2 Soggiorno, cucina, 3 camere, 2 bagni 160 m /h IRSAIR V 220 P, V 220 52-54
fino a 200 m 2 Soggiorno, cucina, 4 camere, 3 bagni 270 m /h IRSAIR V 430 56
3
Unità abitative di grandi dimensioni, multi-alloggio,
fino a 260 m 2 350 m /h IRSAIR V 600 58
3
piccolo terziario
La complessità impiantistica richiede una consulenza specifica IRSAIR V 850 60

La complessità impiantistica richiede una consulenza specifica IRSAIR V 1500 62

*La portata d'aria è calcolata secondo quanto prescritto dalla norma UNI 10339, considerando un ricambio d'aria pari a 0,5 volumi/h riferito al volume dell'alloggio
(altezza interna di 2,7 m).
**Scelta consigliata (dimensionamento alla media velocità dei ventilatori).
