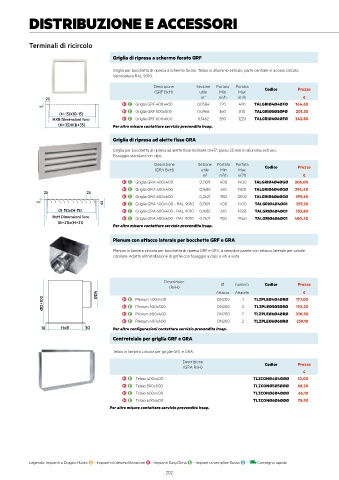

DISTRIBUZIONE E ACCESSORI

Terminali di ricircolo

Griglia di ripresa a schermo forato GRF

Griglia per bocchetta di ripresa a schermo forato. Telaio in alluminio estruso, parte centrale in acciaio zincato.
Verniciatura RAL 9010.
Descrizione Sezione Portata Portata Codice Prezzo
(GRF BxH) utile Min Max
3
3
25 m 2 m /h m /h €
H E Griglia GRF 400x400 0,0584 220 490 TALGRIØ4Ø4ØFØ 164,60
5
H E Griglia GRF 500x500 0,0968 360 810 TALGRIØ5Ø5ØFØ 201,30
(H-15)X(B-15)
HXB Dimensioni foro H E Griglia GRF 600x600 0,1462 550 1220 TALGRIØ6Ø6ØFØ 242,80
(H+35)X(B+35) Per altre misure contattare servizio prevendita Irsap.
Griglia di ripresa ad alette fisse GRA
Griglia per bocchetta di ripresa ad alette fisse inclinate di 45°, passo 25 mm in alluminio estruso.
Fissaggio standard con clips.
Descrizione Sezione Portata Portata Codice Prezzo
(GRA BxH) utile Min Max
3
3
m 2 m /h m /h €
H E Griglia GRA 400x400 0,1109 400 1400 TALGRIØ4Ø4ØGØ 206,00
H E Griglia GRA 600x400 0,1685 610 1820 TALGRIØ6Ø4ØGØ 294,40
25 25
H E Griglia GRA 600x600 0,2621 950 2840 TALGRIØ6Ø6ØGØ 399,60
45 H E Griglia GRA 400x400 - RAL 9010 0,1109 400 1400 TALGRIØ4Ø4ØG1 257,20
5
(B-15)x(H-15) H E Griglia GRA 600x400 - RAL 9010 0,1685 610 1820 TALGRIØ6Ø4ØG1 353,80
BxH Dimensioni foro H E Griglia GRA 600x600 - RAL 9010 0,2621 950 2840 TALGRIØ6Ø6ØG1 480,40
(B+31)x(H+31)
Per altre misure contattare servizio prevendita Irsap.
Plenum con attacco laterale per bocchette GRF e GRA
Plenum in lamiera zincata per bocchetta di ripresa GRF e GRA, a semplice parete con attacco laterale per canale
circolare. Adatto all'installazione di griflie con fissaggio a clips o viti a vista.

Descrizione Ø numero Codice Prezzo
(BxH)
€
ØDN H E Plenum 400x400 Attacco Attacchi TLZPLEØ4Ø4ØRØ 177,00
ØD+100 H E Plenum 500x500 DN200 2 TLZPLEØ5Ø5ØRØ 192,20
1
DN200
H E Plenum 600x400 DN200 2 TLZPLEØ6Ø4ØRØ 210,30
H E Plenum 600x600 DN200 2 TLZPLEØ6Ø6ØRØ 239,10
10 HxB 10 Per altre configurazioni contattare servizio prevendita Irsap.

Controtelaio per griglia GRF e GRA
Telaio in lamiera zincata per griglie GRF e GRA.

Descrizione Codice Prezzo
(GRA BxH)
€
H E Telaio 400x400 TLZCONØ4Ø4ØØØ 53,00
H E Telaio 500x500 TLZCONØ5Ø5ØØØ 68,20
H E Telaio 600x400 TLZCONØ6Ø4ØØØ 66,10
H E Telaio 600x600 TLZCONØ6Ø6ØØØ 78,90
Per altre misure contattare servizio prevendita Irsap.

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
