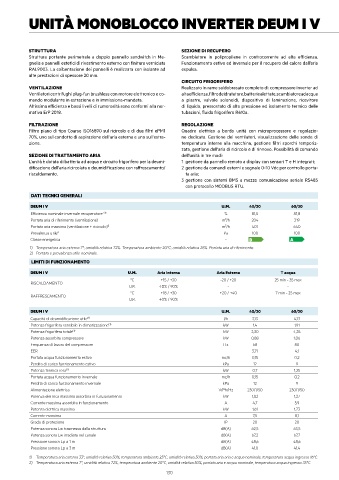

UNITÀ MONOBLOCCO INVERTER DEUM I V

STRUTTURA SEZIONE DI RECUPERO
Struttura portante perimetrale a doppio pannello sandwitch in Ma- Scambiatore in polipropilene in controcorrente ad alta efficienza.
gnelis e pannelli estetici di rivestimento esterno con finitura verniciata Funzionamento estivo ed invernale per il recupero del calore dall'aria
RAL9003. La coibentazione dei pannelli è realizzata con isolante ad espulsa.
alte prestazioni di spessore 20 mm.
CIRCUITO FRIGORIFERO
VENTILAZIONE Realizzato in rame saldobrasato completo di: compressore inverter ad
Ventilatori centrifughi plug-fun brushless con motore elettronico e co- alta efficienza, filtro deidratatore, batterie alettate, scambiatore ad acqua
mando modulante in estrazione e in immissione-mandata. a piastre, valvole solenoidi, dispositivo di laminazione, ricevitore
Altissima efficienza e bassi livelli di rumorosità sono conformi alla nor- di liquido, pressostato di alta pressione ed isolamento termico delle
mativa ErP 2018. tubazioni, fluido frigorifero R410a.

FILTRAZIONE REGOLAZIONE
Filtro piano di tipo Coarse ISO16890 sul ricircolo e di due filtri ePM1 Quadro elettrico a bordo unità con microprocessore e regolazio-
70%, uno sul condotto di aspirazione dell'aria esterna e uno sull'estra- ne dedicata. Gestione dei ventilatori, visualizzazione delle sonde di
zione. temperatura interne alla macchina, gestione filtri sporchi temporiz-
zata, gestione dell'aria di ricircolo e di rinnovo. Possibilità di comando
SEZIONE DI TRATTAMENTO ARIA dell'unità in tre modi:
L'unità è dotata di batteria ad acqua e circuito frigorifero per la deumi- 1 gestione da pannello remoto a display con sensori T e H integrati;
dificazione dell'aria ricircolata o deumidificazione con raffrescamento/ 2 gestione da comandi esterni e segnale 0-10 Vdc per controllo porta-
riscaldamento. ta aria;
3 gestione con sistemi BMS a mezzo comunicazione seriale RS485
con protocollo MODBUS RTU.
D
DATI TECNICI GENERALI
TI TECNICI GENERALI
A
DEUM I V U.M. 40/20 60/30
Efficienza nominale invernale recuperatore (1) % 81,5 81,8
Portata aria di riferimento (ventilazione) m /h 204 319
3
3
Portata aria massima (ventilazione + ricircolo) 2 m /h 401 640
Prevalenza utile 2 Pa 100 100
Classe energetica - B A
1) Temperatura aria esterna 7°; umidità relativa 72%. Temperatura ambiente 20°C; umidità relativa 28%. Portata aria di riferimento.
2) Portata e prevalenza utile nominale.
LIMITI DI FUNZIONAMENTO
DEUM I V U.M. Aria Interna Aria Esterna T acqua
°C +15 / +30 -20 / +20 25 min - 35 max
RISCALDAMENTO
U.R. 40% / 90% - -
°C +18 / +30 +20 / +40 7 min - 25 max
RAFFRESCAMENTO
U.R. 40% / 90% - -
DEUM I V U.M. 40/20 60/30
Capacità di deumidificazione utile (1) l/h 3,13 4,13
Potenza frigorifera sensibile in climatizzazione (1) kW 1,4 1,91
Potenza frigorifera totale (1) kW 3,30 4,35
Potenza assorbita compressore kW 0,88 1,06
Frequenza di lavoro del compressore Hz 68 80
EER 3,71 4,1
Portata acqua funzionamento estivo mc/h 0,15 0,2
Perdita di carico funzionamento estivo kPa 12 9
Potenza termica resa (2) kW 0,7 1,25
Portata acqua funzionamento invernale mc/h 0,15 0,2
Perdita di carico funzionamento invernale kPa 12 9
Alimentazione elettrica V/Ph/Hz 230/1/50 230/1/50
Potenza elettrica massima assorbita in funzionamento kW 1,02 1,27
Corrente massima assorbita in funzionamento A 4,7 5,9
Potenza elettrica massima kW 1,61 1,73
Corrente massima A 7,5 8,1
Grado di protezione IP 20 20
Potenza sonora Lw trasmessa dalla struttura dB(A) 62,5 63,5
Potenza sonora Lw irradiata nel canale dB(A) 67,2 67,7
Pressione sonora Lp a 1 m dB(A) 48,6 48,6
Pressione sonora Lp a 3 m dB(A) 41,0 41,4
1) Temperatura aria esterna 33°, umidità relativa 50%, temperatura ambiente 25°C, umidità relativa 50%, portata aria aria e acqua nominale, temperatura acqua ingresso 16°C.
2) Temperatura aria esterna 7°, umidità relativa 72%, temperatura ambiente 20°C, umidità relativa 50%, portata aria e acqua nominale, temperatura acqua ingresso 35°C.
