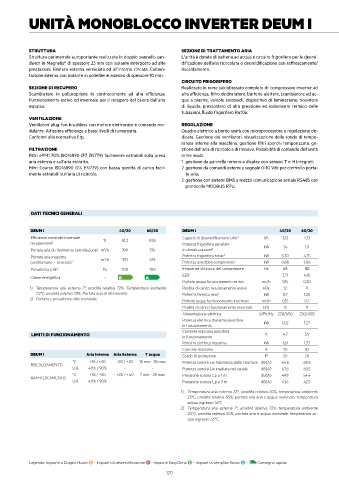

UNITÀ MONOBLOCCO INVERTER DEUM I

STRUTTURA SEZIONE DI TRATTAMENTO ARIA
Struttura perimetrale autoportante realizzata in doppio pannello san- L'unità è dotata di batteria ad acqua e circuito frigorifero per la deumi-
dwich in Magnelis® di spessore 23 mm con isolante interposto ad alte dificazione dell’aria ricircolata o deumidificazione con raffrescamento/
prestazioni. Finitura esterna verniciata ed all’interno zincata. Coiben- riscaldamento.
tazione interna con isolante in polietilene adesivo di spessore 10 mm.
CIRCUITO FRIGORIFERO
SEZIONE DI RECUPERO Realizzato in rame saldobrasato completo di: compressore inverter ad
Scambiatore in polipropilene in controcorrente ad alta efficienza. alta efficienza, filtro deidratatore, batterie alettate, scambiatore ad ac-
Funzionamento estivo ed invernale per il recupero del calore dall’aria qua a piastre, valvole solenoidi, dispositivo di laminazione, ricevitore
espulsa. di liquido, pressostato di alta pressione ed isolamento termico delle
tubazioni, fluido frigorifero R410a.
VENTILAZIONE
Ventilatori plug-fun brushless con motore elettronico e comando mo- REGOLAZIONE
dulante. Altissima efficienza e bassi livelli di rumorosità. Quadro elettrico a bordo unità con microprocessore e regolazione de-
Conformi alla normativa Erp. dicata. Gestione dei ventilatori, visualizzazione delle sonde di tempe-
ratura interne alla macchina, gestione filtri sporchi temporizzata, ge-
FILTRAZIONE stione dell'aria di ricircolo e di rinnovo. Possibilità di comando dell'unità
Filtri ePM1 70% ISO16890 (F7 EN779) facilmente estraibili sulla presa in tre modi:
aria esterna e sull'aria estratta. 1 gestione da pannello remoto a display con sensori T e H integrati;
Filtri Coarse ISO16890 (G4 EN779) con bassa perdita di carico facil- 2 gestione da comandi esterni e segnale 0-10 Vdc per controllo porta-
mente estraibili sull'aria di ricircolo. ta aria;
3 gestione con sistemi BMS a mezzo comunicazione seriale RS485 con
protocollo MODBUS RTU.

DATI TECNICI GENERALI

DEUM I 40/20 60/30 DEUM I 40/20 60/30
Efficienza nominale invernale % 81,2 81,8 Capacià di deumidificazione utile 1 l/h 3,13 4,13
recuperatore 1 Potenza frigorifera sensibile kW 1,4 1,9
3
Portata aria di riferimento (ventilazione) m /h 199 316 in climatizzazione 1
Portata aria massima m /h 391 619 Potenza frigorifera totale 1 kW 3,30 4,35
3
(ventilazione + ricircolo) 2 Potenza assorbita compressore kW 0,88 1,06
Prevalenza utile 2 Pa 100 100 frequenza di lavoro del compressore Hz 68 80
EER 3,71 4,10
Classe energetica - B A
Portata acqua funzionamento estivo mc/h 0,15 0,20
1) Temperatura aria esterna 7°; umidità relativa 72%. Temperatura ambiente Perdita di carico funzionamento estivo kPa 12 9
20°C; umidità relativa 28%. Portata aria di riferimento. Potenza termica resa 2 kW 0,7 1,25
2) Portata e prevalenza utile nominale. Portata acqua funzionamento invernale mc/h 0,15 0,2
Perdita di carico funzionamento invernale kPa 12 9
Alimentazione elettrica V/Ph/Hz 230/1/50 230/1/50
Potenza elettrica massima assorbita kW 1,02 1,27
in funzionamento
Corrente massima assorbita
LIMITI DI FUNZIONAMENTO in funzionamento A 4,7 5,9
Potenza elettrica massima kW 1,61 1,73
Corrente massima A 7,5 8,1
DEUM I Aria Interna Aria Esterna T acqua Grado di protezione IP 20 20
°C +15 / +30 -20 / +20 15 min - 35 max Potenza sonora Lw trasmessa dalla struttura dB(A) 64,5 68,3
RISCALDAMENTO
U.R. 40% / 90% - - Potenza sonora Lw irradiata nel canale dB(A) 67,8 69,5
°C +18 / +30 +20 / +40 7 min - 25 max Pressione sonora Lp a 1 m dB(A) 49,9 54,4
RAFFRESCAMENTO
U.R. 40% / 90% - - Pressione sonora Lp a 3 m dB(A) 41,6 42,9
1) Temperatura aria esterna 33°, umidità relativa 50%, temperatura ambiente
25°C, umidità relativa 50%, portata aria aria e acqua nominale, temperatura
acqua ingresso 16°C.
2) Temperatura aria esterna 7°, umidità relativa 72%, temperatura ambiente
20°C, umidità relativa 50%, portata aria e acqua nominale, temperatura ac-
qua ingresso 35°C.

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
