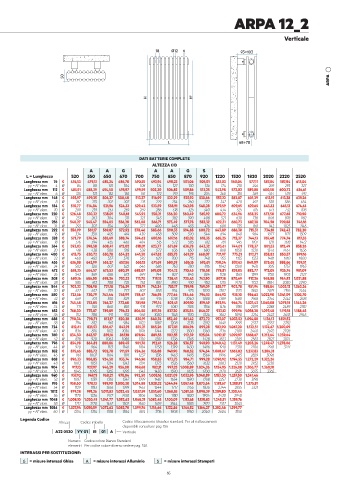

Page 68 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

ARPA 12_2

Verticale

18 Ø12 6 93 103

50
ARPA

H H'

L 68 78

DATI BATTERIE COMPLETE
ALTEZZA (H)
A A G A A G S
L = Lunghezza 520 550 650 670 700 750 850 870 920 1220 1520 1820 2020 2220 2520
Lunghezza mm 76 € 476,53 479,13 485,24 486,70 490,55 493,94 498,23 501,06 505,01 533,03 560,04 577,11 587,84 587,84 613,04
yy = N° elem. 4 W 84 88 101 104 108 114 127 130 136 174 210 246 269 293 327
Lunghezza mm 112 € 485,91 488,39 494,50 495,97 499,59 502,30 506,82 509,86 513,25 542,98 572,02 589,08 600,50 600,72 626,61
yy = N° elem. 6 W 125 131 152 155 161 172 191 195 204 260 315 369 404 439 491
Lunghezza mm 148 € 495,97 499,25 506,37 508,40 513,37 516,99 522,29 525,92 530,66 557,22 582,87 601,29 613,15 613,38 639,26
yy = N° elem. 8 W 167 175 202 207 215 229 254 260 272 347 420 492 538 586 654
Lunghezza mm 184 € 510,77 514,84 521,96 524,33 529,42 533,59 538,91 542,98 548,28 579,59 609,65 629,65 643,32 645,13 674,63
yy = N° elem. 10 W 209 219 253 259 269 286 318 325 340 434 525 615 673 732 818
Lunghezza mm 220 € 526,48 530,32 538,01 540,61 545,92 550,21 556,20 560,49 565,92 600,72 634,96 658,25 673,50 677,68 710,90
yy = N° elem. 12 W 251 263 304 311 323 343 382 390 408 521 630 738 808 878 982
Lunghezza mm 256 € 540,27 545,47 554,05 556,20 562,08 566,71 573,49 577,78 583,32 622,31 660,73 687,28 704,58 709,88 746,16
yy = N° elem. 14 W 293 307 354 363 377 400 445 455 476 608 735 861 942 1025 1145
Lunghezza mm 292 € 556,99 561,17 569,87 572,92 578,46 583,66 590,33 594,85 600,72 643,89 686,38 715,31 734,18 742,43 782,20
yy = N° elem. 16 W 334 350 405 414 430 458 509 520 544 694 840 984 1077 1171 1309
Lunghezza mm 328 € 571,79 576,54 585,69 588,74 594,62 600,16 607,16 612,02 618,35 665,25 712,37 744,13 765,48 774,74 817,35
yy = N° elem. 18 W 376 394 455 466 484 515 572 585 612 781 945 1107 1211 1318 1472
Lunghezza mm 364 € 593,83 598,58 608,41 612,02 618,01 623,77 631,69 636,78 643,32 693,61 744,01 778,37 801,53 812,49 858,26
yy = N° elem. 20 W 418 438 506 518 538 572 636 650 680 868 1050 1230 1346 1464 1636
Lunghezza mm 400 € 615,75 620,72 630,78 634,52 641,30 647,62 655,75 661,29 668,07 721,97 775,31 812,71 838,82 850,57 899,16
yy = N° elem. 22 W 460 482 557 570 592 629 700 715 748 955 1155 1353 1481 1610 1800
Lunghezza mm 436 € 636,88 642,99 653,27 657,56 665,13 671,69 680,39 686,15 693,61 750,34 807,63 848,09 875,65 888,66 939,51
yy = N° elem. 24 W 502 526 607 622 646 686 763 780 816 1042 1260 1476 1615 1757 1963
Lunghezza mm 472 € 658,35 664,57 675,53 680,39 688,07 695,08 704,12 710,45 718,58 778,81 839,05 882,77 912,05 926,74 981,09
yy = N° elem. 26 W 543 569 658 673 699 744 827 845 884 1128 1365 1599 1750 1903 2127
Lunghezza mm 508 € 680,16 686,50 698,36 703,33 711,70 719,15 728,41 735,43 743,90 807,18 870,69 917,36 948,88 964,93 1.021,88
yy = N° elem. 28 W 585 613 708 725 753 801 890 910 952 1215 1470 1722 1884 2050 2290
Lunghezza mm 544 € 702,32 708,98 721,18 726,39 735,19 743,34 753,17 759,95 769,09 835,77 902,78 951,94 985,84 1.003,13 1.063,36
yy = N° elem. 30 W 627 657 759 777 807 858 954 975 1020 1302 1575 1845 2019 2196 2454
Lunghezza mm 580 € 723,56 730,79 743,44 748,99 758,47 766,95 777,46 784,46 794,53 864,92 935,10 986,63 1.022,90 1.041,09 1.103,70
yy = N° elem. 32 W 669 701 810 829 861 915 1018 1040 1088 1389 1680 1968 2154 2342 2618
Lunghezza mm 616 € 745,48 753,05 766,27 772,60 781,98 791,14 801,41 809,10 819,49 892,94 966,74 1.021,43 1.060,08 1.079,18 1.144,26
yy = N° elem. 34 W 711 745 860 881 915 972 1081 1105 1156 1476 1785 2091 2288 2489 2781
Lunghezza mm 652 € 768,30 775,87 789,89 796,33 806,50 815,76 827,30 835,54 846,27 923,12 999,96 1.058,28 1.097,48 1.119,18 1.188,45
yy = N° elem. 36 W 752 788 911 932 968 1030 1145 1170 1224 1562 1890 2214 2423 2635 2945
Lunghezza mm 688 € 790,34 798,71 813,17 820,28 830,91 840,74 852,49 861,42 872,72 953,07 1.033,52 1.094,88 1.136,13 1.159,52
yy = N° elem. 38 W 794 832 961 984 1022 1087 1208 1235 1292 1649 1995 2337 2557 2782
Lunghezza mm 724 € 812,61 821,53 836,67 843,91 855,21 865,26 877,81 886,96 899,28 982,90 1.067,20 1.132,51 1.174,67 1.200,09
yy = N° elem. 40 W 836 876 1012 1036 1076 1144 1272 1300 1360 1736 2100 2460 2692 2928
Lunghezza mm 760 € 834,30 843,57 859,16 867,18 878,94 889,55 902,55 912,39 925,04 1.012,17 1.099,97 1.168,67 1.212,64 1.239,64
yy = N° elem. 42 W 878 920 1063 1088 1130 1201 1336 1365 1428 1823 2205 2583 2827 3074
Lunghezza mm 796 € 854,98 864,81 880,86 889,45 901,76 912,61 926,28 936,57 949,90 1.040,42 1.131,49 1.203,26 1.249,47 1.278,06
yy = N° elem. 44 W 920 964 1113 1140 1184 1258 1399 1430 1496 1910 2310 2706 2961 3221
Lunghezza mm 832 € 875,65 885,72 902,78 911,59 924,36 935,88 949,90 960,52 974,54 1.068,67 1.163,02 1.237,83 1.286,31
yy = N° elem. 46 W 961 1007 1164 1191 1237 1316 1463 1495 1564 1996 2415 2829 3096
Lunghezza mm 868 € 896,33 906,85 924,58 933,74 946,96 958,83 973,75 984,71 999,28 1.096,92 1.194,55 1.272,29 1.323,26
yy = N° elem. 48 W 1003 1051 1214 1243 1291 1373 1526 1560 1632 2083 2520 2952 3230
Lunghezza mm 904 € 917,13 927,97 946,29 956,00 969,68 982,11 997,25 1.008,89 1.024,26 1.124,95 1.226,08 1.306,77 1.360,10
yy = N° elem. 50 W 1045 1095 1265 1295 1345 1430 1590 1625 1700 2170 2625 3075 3365
Lunghezza mm 940 € 937,92 949,11 968,21 978,04 992,50 1.005,16 1.021,09 1.032,96 1.048,89 1.153,30 1.257,50 1.341,46
yy = N° elem. 52 W 1087 1139 1316 1347 1399 1487 1654 1690 1768 2257 2730 3198
Lunghezza mm 976 € 958,60 970,13 989,90 1.000,30 1.014,88 1.028,32 1.044,94 1.057,48 1.073,64 1.181,67 1.288,91 1.375,81
yy = N° elem. 54 W 1129 1183 1366 1399 1453 1544 1717 1755 1836 2344 2835 3321
Lunghezza mm 1012 € 979,28 991,26 1.011,83 1.022,45 1.037,59 1.051,60 1.068,55 1.081,55 1.098,39 1.209,80 1.320,44
yy = N° elem. 56 W 1170 1226 1417 1450 1506 1602 1781 1820 1904 2430 2940
Lunghezza mm 1048 € 1.008,10 1.020,41 1.041,77 1.052,63 1.068,21 1.082,45 1.100,09 1.113,65 1.130,82 1.245,51 1.359,76
yy = N° elem. 58 W 1212 1270 1467 1502 1560 1659 1844 1885 1972 2517 3045
Lunghezza mm 1084 € 1.037,94 1.050,59 1.072,62 1.083,70 1.099,74 1.114,66 1.132,86 1.146,52 1.164,27 1.282,46 1.399,77
yy = N° elem. 60 W 1254 1314 1518 1554 1614 1716 1908 1950 2040 2604 3150
Legenda Codice
Altezza Codice imballo Codice Allacciamento Idraulico standard. Per altri allacciamenti
disponibili consultare pag. 156
A22 0520 YY 01 IR 01 A Verticale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.
INTERASSI PER SOSTITUZIONE:
G = misure interassi Ghisa A = misure interassi Alluminio S = misure interassi Stampati
64 65
