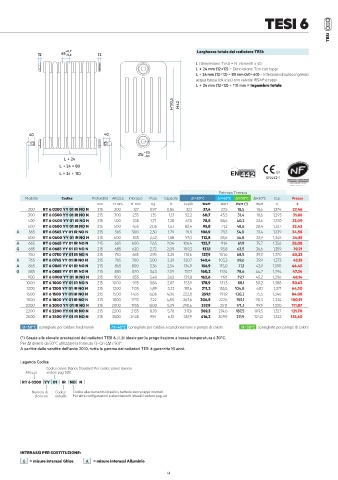

Page 44 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

TESI 6

TESI

+0,7 Larghezza totale del radiatore TESI:
12 45 -0,2 12
L (dimensione Tesi) = N. elementi x 45
L + 24 mm (12+12) = Dimensione Tesi con tappi
L + 24 mm (12+12) + 80 mm (40+40) = Interasse idraulico ingresso
acqua bassa (dx e sx) con valvole IRSAP e tappi
L + 24 mm (12+12) + 110 mm = Ingombro totale

H'±0,5 H±2

40 40

L +0,5
215 -0,1
L + 24
L + 24 + 80
L + 24 + 110 01
EN442-1

Potenza Termica
Modello Codice Profondità Altezza Interasse Peso Capacità ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo
mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. €
200 RT 6 0200 YY 01 IR NO N 215 200 127 0,97 0,86 32,1 37,4 27,5 18,5 10,6 1,374 27,46
300 RT 6 0300 YY 01 IR NO N 215 300 235 1,35 1,13 52,2 60,7 45,5 31,4 18,6 1,293 31,86
400 RT 6 0400 YY 01 IR NO N 215 400 335 1,71 1,38 67,5 78,5 58,6 40,2 23,6 1,310 32,09
500 RT 6 0500 YY 01 IR NO N 215 500 435 2,06 1,63 82,4 95,8 71,2 48,6 28,4 1,327 32,43
A 565 RT 6 0565 YY 01 IR NO N 215 565 500 2,30 1,79 91,9 106,9 79,3 54,0 31,4 1,339 34,58
600 RT 6 0600 YY 01 IR NO N 215 600 535 2,42 1,88 97,0 112,8 83,6 56,8 32,9 1,345 34,81
A 665 RT 6 0665 YY 01 IR NO N 215 665 600 2,65 2,04 106,4 123,7 91,4 61,9 35,7 1,356 38,08
G 685 RT 6 0685 YY 01 IR NO N 215 685 620 2,72 2,09 109,3 127,1 93,8 63,5 36,6 1,359 39,21
750 RT 6 0750 YY 01 IR NO N 215 750 685 2,95 2,25 118,6 137,9 101,6 68,5 39,3 1,370 40,23
A 765 RT 6 0765 YY 01 IR NO N 215 765 700 3,00 2,29 120,7 140,4 103,3 69,6 39,9 1,373 42,15
A 865 RT 6 0865 YY 01 IR NO N 215 865 800 3,36 2,54 134,9 156,9 115,0 77,1 43,9 1,390 46,45
G 885 RT 6 0885 YY 01 IR NO N 215 885 820 3,43 2,59 137,7 160,2 117,4 78,6 44,7 1,394 47,34
900 RT 6 0900 YY 01 IR NO N 215 900 835 3,48 2,62 139,8 162,6 119,1 79,7 45,2 1,396 48,14
1000 RT 6 1000 YY 01 IR NO N 215 1000 935 3,84 2,87 153,9 178,9 131,3 88,1 50,2 1,388 50,63
1200 RT 6 1200 YY 01 IR NO N 215 1200 1135 4,89 3,33 181,6 211,2 155,5 104,8 60,1 1,371 64,30
1500 RT 6 1500 YY 01 IR NO N 215 1500 1435 6,06 4,06 222,8 259,1 191,9 130,3 75,5 1,346 84,08
1800 RT 6 1800 YY 01 IR NO N 215 1800 1735 7,22 4,80 263,6 306,5 227,6 155,1 90,3 1,334 100,91
2000 RT 6 2000 YY 01 IR NO N 215 2000 1935 8,00 5,29 290,6 337,9 251,1 171,3 99,9 1,330 111,87
2200 RT 6 2200 YY 01 IR NO N 215 2200 2135 8,78 5,78 317,6 369,3 274,6 187,5 109,5 1,327 121,70
2500 RT 6 2500 YY 01 IR NO N 215 2500 2435 9,94 6,51 357,9 416,2 309,9 211,9 124,0 1,322 135,60
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori TESI 6, il ∆t ideale per la progettazione a bassa temperatura è 30°C.
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) . n
A partire dalle vendite dell'anno 2010, tutta la gamma dei radiatori TESI è garantita 10 anni.

Legenda Codice
Codice colore Bianco Standard. Per codice colore diverso
Altezza vedere pag. 528.
RT 6 0200 YY 01 IR NO N
Numero di Codice Codice allacciamento idraulico, batterie senza tappi montati.
elementi imballo Per altre configurazioni e allacciamenti idraulici vedere pag. 46

INTERASSI PER SOSTITUZIONE:
G = misure interassi Ghisa A = misure interassi Alluminio
