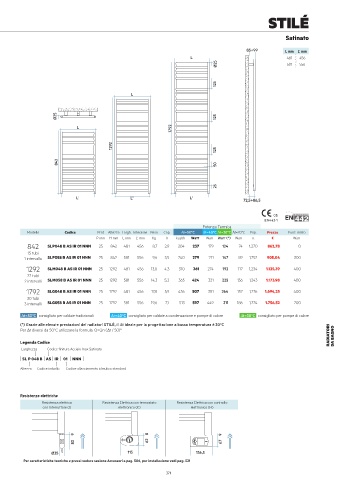

Page 374 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

STILÉ

Satinato

85÷99 L mm L' mm
L 481 456
Ø25 581 556

125
L

Ø25 125
L 1792

1292 125

842 50

25

L' L' L'
72,5÷86,5

05
EN442-1
Potenza Termica
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo Funz. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € Watt
842 SLP048 B AS IR 01 NNN 25 842 481 456 8,7 2,9 204 237 179 124 74 1,270 862,78 0
15 tubi
1 intervallo SLP058 B AS IR 01 NNN 25 842 581 556 9,6 3,5 240 279 211 147 89 1,252 905,04 300
1292 SLM048 B AS IR 01 NNN 25 1292 481 456 13,0 4,3 310 361 274 192 117 1,234 1.125,39 400
22 tubi
2 intervalli SLM058 B AS IR 01 NNN 25 1292 581 556 14,3 5,2 365 424 321 225 136 1,243 1.173,98 400
1792 SLG048 B AS IR 01 NNN 25 1792 481 456 17,8 5,9 436 507 381 264 157 1,276 1.694,25 400
30 tubi
3 intervalli SLG058 B AS IR 01 NNN 25 1792 581 556 19,6 7,1 513 597 449 311 186 1,274 1.756,52 700
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori STILÉ, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n RADIATORI DA BAGNO

Legenda Codice
Larghezza Codice finitura Acciaio Inox Satinato
SL P 048 B AS IR 01 NNN
Altezza Codice imballo Codice allacciamento idraulico standard

Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)

9 8 9
83 62 67

Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521

370 371
