P. 32

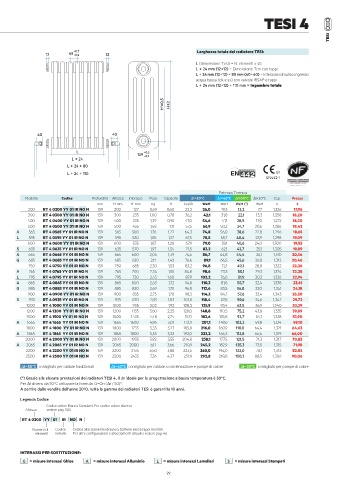

TESI 4
TESI
+0,7 Larghezza totale del radiatore TESI:
12 45 -0,2 12
L (dimensione Tesi) = N. elementi x 45
L + 24 mm (12+12) = Dimensione Tesi con tappi
L + 24 mm (12+12) + 80 mm (40+40) = Interasse idraulico ingresso
acqua bassa (dx e sx) con valvole IRSAP e tappi
L + 24 mm (12+12) + 110 mm = Ingombro totale
H'±0,5 H±2
40 40
L +0,5
139 -0,1
L + 24
L + 24 + 80
L + 24 + 110 01
EN442-1
Potenza Termica
Modello Codice Profondità Altezza Interasse Peso Capacità ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo
mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. €
200 RT 4 0200 YY 01 IR NO N 139 200 127 0,69 0,60 22,3 26,0 19,3 13,2 7,7 1,326 17,96
300 RT 4 0300 YY 01 IR NO N 139 300 235 1,00 0,78 36,2 42,1 31,8 22,1 13,3 1,258 18,20
400 RT 4 0400 YY 01 IR NO N 139 400 335 1,29 0,95 47,0 54,6 41,1 28,5 17,0 1,272 18,30
500 RT 4 0500 YY 01 IR NO N 139 500 435 1,58 1,11 57,5 66,9 50,2 34,7 20,6 1,286 18,42
A 565 RT 4 0565 YY 01 IR NO N 139 565 500 1,76 1,22 64,3 74,8 56,0 38,6 22,8 1,296 18,65
L 595 RT 4 0595 YY 01 IR NO N 139 595 530 1,85 1,27 67,5 78,5 58,7 40,4 23,9 1,298 19,09
600 RT 4 0600 YY 01 IR NO N 139 600 535 1,87 1,28 67,9 79,0 59,1 40,6 24,0 1,300 19,55
S 635 RT 4 0635 YY 01 IR NO N 139 635 570 1,97 1,34 71,5 83,2 62,1 42,7 25,1 1,305 19,89
A 665 RT 4 0665 YY 01 IR NO N 139 665 600 2,05 1,39 74,6 86,7 64,8 44,4 26,1 1,310 20,34
G 685 RT 4 0685 YY 01 IR NO N 139 685 620 2,11 1,42 76,6 89,1 66,5 45,6 26,8 1,312 20,46
750 RT 4 0750 YY 01 IR NO N 139 750 685 2,30 1,53 83,2 96,8 72,1 49,3 28,8 1,322 22,26
A 765 RT 4 0765 YY 01 IR NO N 139 765 700 2,34 1,55 84,8 98,6 73,3 50,1 29,3 1,324 22,38
L 795 RT 4 0795 YY 01 IR NO N 139 795 730 2,43 1,60 87,9 102,2 76,0 51,9 30,3 1,326 22,94
A 865 RT 4 0865 YY 01 IR NO N 139 865 800 2,63 1,72 94,8 110,3 81,8 55,7 32,4 1,338 23,61
G 885 RT 4 0885 YY 01 IR NO N 139 885 820 2,69 1,75 96,8 112,6 83,5 56,8 33,0 1,341 24,18
900 RT 4 0900 YY 01 IR NO N 139 900 835 2,73 1,78 98,3 114,3 84,7 57,6 33,4 1,343 25,20
S 935 RT 4 0935 YY 01 IR NO N 139 935 870 2,83 1,83 101,8 118,4 87,8 59,6 34,6 1,342 29,72
1000 RT 4 1000 YY 01 IR NO N 139 1000 935 3,02 1,92 108,3 125,9 93,4 63,5 36,9 1,340 30,39
1200 RT 4 1200 YY 01 IR NO N 139 1200 1135 3,60 2,25 128,0 148,8 110,5 75,2 43,8 1,335 39,89
1500 RT 4 1500 YY 01 IR NO N 139 1500 1435 4,48 2,74 157,1 182,6 135,8 92,7 54,1 1,328 53,90
A 1665 RT 4 1665 YY 01 IR NO N 139 1665 1600 4,96 3,01 172,9 201,1 149,6 102,2 59,8 1,324 59,10
1800 RT 4 1800 YY 01 IR NO N 139 1800 1735 5,35 3,23 185,8 216,0 160,9 110,0 64,4 1,321 64,63
A 1865 RT 4 1865 YY 01 IR NO N 139 1865 1800 5,53 3,33 192,0 223,2 166,3 113,8 66,6 1,319 66,00
2000 RT 4 2000 YY 01 IR NO N 139 2000 1935 5,92 3,55 204,8 238,1 177,5 121,5 71,3 1,317 70,85
A 2065 RT 4 2065 YY 01 IR NO N 139 2065 2000 6,11 3,66 210,9 245,2 182,9 125,3 73,5 1,315 71,98
2200 RT 4 2200 YY 01 IR NO N 139 2200 2135 6,50 3,88 223,6 260,0 194,0 133,0 78,1 1,312 82,83
2500 RT 4 2500 YY 01 IR NO N 139 2500 2435 7,36 4,37 251,8 292,8 218,8 150,2 88,5 1,306 90,06
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori TESI 4, il ∆t ideale per la progettazione a bassa temperatura è 30°C.
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) . n
A partire dalle vendite dell'anno 2010, tutta la gamma dei radiatori TESI è garantita 10 anni.
Legenda Codice
Codice colore Bianco Standard. Per codice colore diverso
Altezza vedere pag. 528.
RT 4 0200 YY 01 IR NO N
Numero di Codice Codice allacciamento idraulico, batterie senza tappi montati.
elementi imballo Per altre configurazioni e allacciamenti idraulici vedere pag. 46
INTERASSI PER SOSTITUZIONE:
G = misure interassi Ghisa A = misure interassi Alluminio L = misure interassi Lamellari S = misure interassi Stampati
