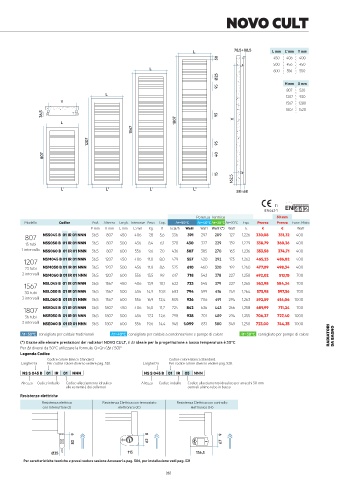

Page 286 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

NOVO CULT

L 78,5÷88,5 L mm L' mm Y mm
50 450 406 400
500 456 450
L
600 556 550
Ø25
H mm X mm
95
807 520
L
1207 920
Y 1567 1280
1807 1520
36,5 95
L 1807 X
1567

1207 95

807 40

15
162,5

L' L' L' L'
58÷68
11
EN442-1
Potenza Termica 50 mm
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C ∆t=20°C Esp. Prezzo Prezzo Funz. Misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € € Watt
807 NSS045 B 01 IR 01 NNN 36,5 807 450 406 7,8 5,6 336 391 297 209 127 1,226 330,08 351,32 400
15 tubi NSS050 B 01 IR 01 NNN 36,5 807 500 456 8,4 6,1 370 430 327 229 139 1,229 338,79 360,36 400
1 intervallo NSS060 B 01 IR 01 NNN 36,5 807 600 556 9,6 7,0 436 507 385 270 163 1,236 353,58 374,71 400
1207 NSM045 B 01 IR 01 NNN 36,5 1207 450 406 11,0 8,0 479 557 420 292 175 1,262 465,23 486,82 400
23 tubi NSM050 B 01 IR 01 NNN 36,5 1207 500 456 11,8 8,6 525 610 460 320 192 1,260 477,09 498,34 400
2 intervalli NSM060 B 01 IR 01 NNN 36,5 1207 600 556 13,5 9,9 617 718 542 378 227 1,258 492,02 513,15 700
1567 NSL045 B 01 IR 01 NNN 36,5 1567 450 406 13,9 10,1 622 723 545 379 227 1,265 562,98 584,34 700
30 tubi NSL050 B 01 IR 01 NNN 36,5 1567 500 456 14,9 10,8 683 794 599 416 249 1,264 575,98 597,56 700
3 intervalli NSL060 B 01 IR 01 NNN 36,5 1567 600 556 16,9 12,4 805 936 706 491 294 1,263 592,59 614,06 1000
1807 NSE045 B 01 IR 01 NNN 36,5 1807 450 406 16,0 11,7 724 842 636 443 266 1,258 689,99 711,24 700
36 tubi NSE050 B 01 IR 01 NNN 36,5 1807 500 456 17,2 12,6 798 928 701 489 294 1,255 706,27 727,40 1000
3 intervalli NSE060 B 01 IR 01 NNN 36,5 1807 600 556 19,6 14,4 945 1.099 831 580 349 1,250 723,00 744,35 1000

∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore RADIATORI DA BAGNO
(*) Grazie alle elevate prestazioni dei radiatori NOVO CULT, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Legenda Codice
Codice colore Bianco Standard. Codice colore Bianco Standard.
Larghezza Per codice colore diverso vedere pag. 528. Larghezza Per codice colore diverso vedere pag. 528.
NS S 045 B 01 IR 01 NNN NS S 045 B 01 IR 05 NNN
Altezza Codice imballo Codice allacciamento idraulico Altezza Codice imballo Codice allacciamento idraulico per attacchi 50 mm
alle estremità dei collettori centrali ultimo tubo in basso
Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)

9 8 9
83 62 67

Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521
