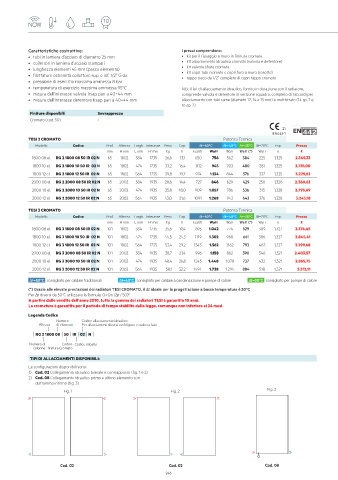

Page 249 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche costruttive: I prezzi comprendono:
• tubi in lamiera d’acciaio di diametro 25 mm • kit per il fissaggio a muro in finitura cromata
• collettori in lamiera d’acciaio stampati • kit allacciamento idraulico cromato (valvola e detentore)
• lunghezza elementi 45 mm (passo elemento) • kit valvola sfiato cromata
• filettature estremità collettore sup. e inf. 1/2” G dx • kit copri tubi cromato e copri foro a muro (rosette)
• tappo cieco da 1/2” completo di copri tappo cromato
• pressione di esercizio massima ammessa 8 bar
• temperatura di esercizio massima ammessa 95°C N.B.: Il kit di allacciamento idraulico, fornito in dotazione con il radiatore,
• misura dell'interasse valvola Irsap pari a 40÷44 mm comprende valvola e detentore in versione squadro, completo di raccordi per
• misura dell'interasse detentore Irsap pari a 40÷44 mm allacciamento con tubi rame (diametri 12, 14 e 15 mm) e multistrato (14 sp. 2 e
16 sp. 2).
Finiture disponibili Sovrapprezzo
Cromato (cod. 50) -
21
EN442-1
TESI 2 CROMATO Potenza Termica
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo
mm H mm L mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. €
1800 08 el. RG 2 1800 08 50 IR 02 N 65 1802 384 1735 26,6 13,1 650 756 562 384 225 1,325 2.349,33
1800 10 el. RG 2 1800 10 50 IR 02 N 65 1802 474 1735 33,2 16,4 812 945 703 480 281 1,325 2.781,00
1800 12 el. RG 2 1800 12 50 IR 02 N 65 1802 564 1735 39,8 19,7 974 1.134 844 576 337 1,325 3.229,62
2000 08 el. RG 2 2000 08 50 IR 02 N 65 2002 384 1935 28,6 14,4 727 846 629 429 250 1,328 2.360,63
2000 10 el. RG 2 2000 10 50 IR 02 N 65 2002 474 1935 35,8 18,0 909 1.057 786 536 313 1,328 2.795,69
2000 12 el. RG 2 2000 12 50 IR 02 N 65 2002 564 1935 43,0 21,6 1091 1.268 943 643 376 1,328 3.243,18
TESI 3 CROMATO Potenza Termica
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo
mm H mm L mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. €
1800 08 el. RG 3 1800 08 50 IR 02 N 101 1802 384 1735 35,6 19,4 895 1.042 774 529 309 1,327 2.376,45
1800 10 el. RG 3 1800 10 50 IR 02 N 101 1802 474 1735 44,5 24,3 1119 1.302 968 661 386 1,327 2.845,41
1800 12 el. RG 3 1800 12 50 IR 02 N 101 1802 564 1735 53,4 29,2 1343 1.562 1.162 793 463 1,327 3.299,68
2000 08 el. RG 3 2000 08 50 IR 02 N 101 2002 384 1935 38,7 21,4 996 1.158 862 590 346 1,321 2.403,57
2000 10 el. RG 3 2000 10 50 IR 02 N 101 2002 474 1935 48,4 26,8 1245 1.448 1.078 737 432 1,321 2.865,75
2000 12 el. RG 3 2000 12 50 IR 02 N 101 2002 564 1935 58,1 32,2 1494 1.738 1.294 884 518 1,321 3.312,11

∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori TESI CROMATO, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
A partire dalle vendite dell'anno 2010, tutta la gamma dei radiatori TESI è garantita 10 anni.
La cromatura è garantita per il periodo di tempo stabilito dalla legge, comunque non inferiore ai 24 mesi.
Legenda Codice
Numero Codice allacciamento idraulico.
Altezza di elementi Per allacciamenti diversi vedi figure e codici a lato.
RG 2 1800 08 50 IR 02 N

Numero di Codice Codice imballo
colonne finitura Cromato
TIPI DI ALLACCIAMENTI DISPONIBILI:
Le configurazioni disponibili sono:
1) Cod. 02 Collegamento idraulico laterale e contrapposto (fig. 1 e 2)
2) Cod. 08 Collegamento idraulico primo e ultimo elemento con
diaframma interno (fig. 3)
Fig. 1 Fig. 2 Fig. 3

Cod. 02 Cod. 02 Cod. 08
