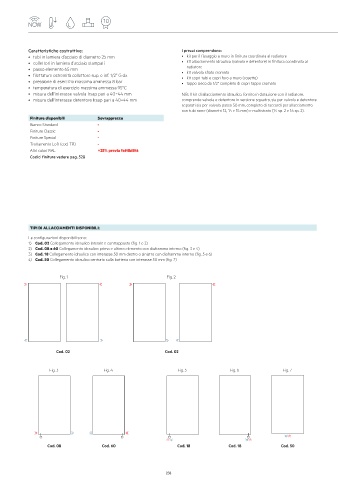

Caratteristiche costruttive: I prezzi comprendono:
• tubi in lamiera d’acciaio di diametro 25 mm • kit per il fissaggio a muro in finitura coordinata al radiatore
• collettori in lamiera d’acciaio stampati • kit allacciamento idraulico (valvola e detentore) in finitura coordinata al
• passo elemento 65 mm radiatore
• filettature estremità collettore sup. e inf. 1/2” G dx • kit valvola sfiato cromata
• kit copri tubi e copri foro a muro (rosette)
• pressione di esercizio massima ammessa 8 bar • tappo cieco da 1/2” completo di copri tappo cromato
• temperatura di esercizio massima ammessa 95°C
• misura dell'interasse valvola Irsap pari a 40÷44 mm N.B.: Il kit di allacciamento idraulico, fornito in dotazione con il radiatore,
• misura dell'interasse detentore Irsap pari a 40÷44 mm comprende valvola e detentore in versione squadro, sia per valvola e detentore
separati sia per valvola passo 50 mm, completo di raccordi per allacciamento
con tubi rame (diametri 12, 14 e 15 mm) e multistrato (14 sp. 2 e 16 sp. 2).
Finiture disponibili Sovrapprezzo
Bianco Standard -
Finiture Classic -
Finiture Special -
Trattamento Loft (cod. TR) -
Altri colori RAL +25% previa fattibilità
Codici finiture vedere pag. 528

TIPI DI ALLACCIAMENTI DISPONIBILI:
Le configurazioni disponibili sono:
1) Cod. 02 Collegamento idraulico laterale e contrapposto (fig. 1 e 2)
2) Cod. 08 e 60 Collegamento idraulico primo e ultimo elemento con diaframma interno (fig. 3 e 4)
3) Cod. 18 Collegamento idraulico con interasse 50 mm destro o sinistro con diaframma interno (fig. 5 e 6)
4) Cod. 50 Collegamento idraulico centrato sulla batteria con interasse 50 mm (fig. 7)

Fig. 1 Fig. 2

Cod. 02 Cod. 02

Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7

Cod. 08 Cod. 60 Cod. 18 Cod. 18 Cod. 50
