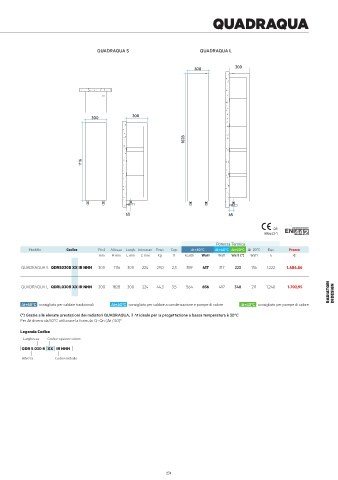

Page 234 - IRSAP - LISTINO RADIATORI 2023 - FIDRA
P. 234
QUADRAQUA
QUADRAQUA S QUADRAQUA L
300 300
300 300
1828
1116
65 65
08
EN442-1
Potenza Termica
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo
mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. €
QUADRAQUA S QDRS030B XX IR NNN 300 1116 300 224 29,0 2,3 359 417 317 223 136 1,222 1.484,86
RADIATORI DI DESIGN
QUADRAQUA L QDRL030B XX IR NNN 300 1828 300 224 44,3 3,5 564 656 497 348 211 1,240 1.702,95
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori QUADRAQUA, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Legenda Codice
Larghezza Codice opzione colore
QDR S 030 B XX IR NNN
Altezza Codice imballo
230 231
