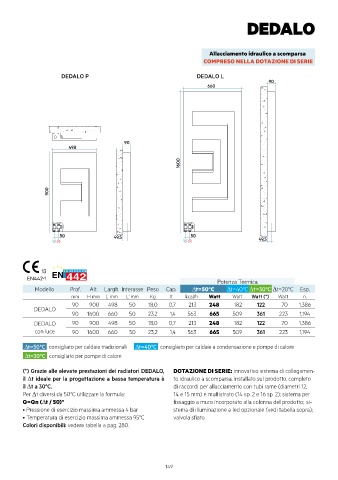

DEDALO

Allacciamento idraulico a scomparsa
COMPRESO NELLA DOTAZIONE DI SERIE
DEDALO P DEDALO L
90
660

90
498
1600

900

50 49,5 50 49,5

13
EN442-1
Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
90 900 498 50 18,0 0,7 213 248 182 122 70 1,386
DEDALO
90 1600 660 50 23,2 1,4 563 665 509 361 223 1,194
DEDALO 90 900 498 50 18,0 0,7 213 248 182 122 70 1,386
con luce 90 1600 660 50 23,2 1,4 563 665 509 361 223 1,194
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori DEDALO, DOTAZIONE DI SERIE: innovativo sistema di collegamen-
il ∆t ideale per la progettazione a bassa temperatura è to idraulico a scomparsa, installato sul prodotto, completo
il ∆t a 30°C. di raccordi per allacciamento con tubi rame (diametri 12,
Per ∆t diversi da 50°C utilizzare la formula: 14 e 15 mm) e multistrato (14 sp. 2 e 16 sp. 2); sistema per
Q=Qn (∆t / 50) n fissaggio a muro incorporato alla colonna del prodotto; si-
• Pressione di esercizio massima ammessa 4 bar stema di illuminazione a led opzionale (vedi tabella sopra);
• Temperatura di esercizio massima ammessa 95°C valvola sfiato.
Colori disponibili: vedere tabella a pag. 280.
