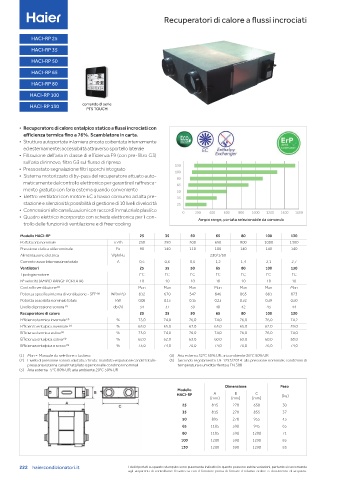

Page 222 - HAIER - CATALOGO 2020 - FIDRA

Haier-2020 CATALOGO 02-20 print_Layout 1 21/02/20 12:57 Pagina 222

Recuperatori di calore a flussi incrociati

HACI-RP 25

HACI-RP 35
HACI-RP 50

HACI-RP 65
HACI-RP 80

HACI-RP 100
HACI-RP 130 comando di serie
PTS TOuCH

• Recuperatore di calore entalpico statico a flussi incrociati con
efficienza termica fino a 76%. Scambiatore in carta.
• Struttura autoportate in lamiera zincata coibentata internamente
ed esternamente; accessibilità attraverso sportello laterale
• Filtrazione dell’aria in classe di efficienza F9 (con pre-filtro G3)
sull’aria di rinnovo, filtro G3 sul flusso di ripresa
• Pressostato segnalazione filtri sporchi integrato
• Sistema motorizzato di by-pass del recuperatore attuato auto-
maticamente dal controllo elettronico per garantire il raffresca-
mento gratuito con l’aria esterna quando conveniente
• Elettro ventilatori con motore EC a basso consumo ad alta pre-
stazione e silenziosità; possibilità di gestione di 10 livelli di velocità
• Connessioni alle canalizzazioni conraccordi in materiale plastico
• Quadro elettrico incorporato con scheda elettronica per il con- Ampio range, portata selezionabile da comando
trollo delle funzioni di ventilazione e di free-cooling

modello HAcI-RP 25 35 50 65 80 100 130
Portata aria nominale m 3 /h 250 350 500 650 800 1000 1300
Pressione statica utile nominale Pa 90 140 110 100 140 140 140
Alimentazione elettrica V/ph/Hz 230/1/50
Corrente assorbita massima totale A 0,5 0,6 0,6 1,2 1,4 2,1 2,7
Ventilatori 25 35 50 65 80 100 130
Tipologia motore EC EC EC EC EC EC EC
N° velocità (AMPIO RANGE PORTATA) 10 10 10 10 10 10 10
Controllo ventilazione (1) Man Man Man Man Man Man Man
Potenza specifica interna di ventilazione - SFP (5) W/(m 3 /s) 812 670 547 846 865 881 873
Potenza assorbita nominale totale kW 0,08 0,13 0,15 0,23 0,32 0,39 0,50
Livello di pressione sonora (2) db (A) 34 37 39 40 42 43 44
Recuperatore di calore 25 35 50 65 80 100 130
Efficienza termica invernale (3) % 73,0 74,0 76,0 74,0 76,0 76,0 74,2
Efficienza entalpica invernale (3) % 65,0 65,0 67,0 65,0 65,0 62,0 59,0
Efficienza termica estiva (4) % 73,0 74,0 76,0 74,0 76,0 76,0 74,0
Efficienza entalpica estiva (4) % 62,0 62,0 63,0 60,0 63,0 60,0 58,0
Efficienza entalpica a secco (5) % 73,0 74,0 76,0 74,0 76,0 76,0 74,0
(1) Man = Manuale da selettore o tastiera; (4) Aria esterna 32°C 50% UR; aria ambiente 26°C 50% UR
(2) Livello di pressione sonora valutata a 1m da: mandata-espulsione canalizzata/ri- (5) Secondo regolamento UE 1253/2014: alla pressione nominale; condizioni di
presa aria esterna canalizzata/lato ispezioni alle condizioni nominali temperatura e umidità riferita a EN 308
(3) Aria esterna -5°C 80% UR; aria ambiente 20°C 50% UR

Dimensione Peso
modello
HAcI-RP A B C [kg]
[mm] [mm] [mm]
25 815 270 650 30
35 815 270 855 37
50 895 270 955 43
65 1185 390 945 65
80 1185 390 1200 71
100 1200 390 1290 83
130 1200 390 1290 83
