Page 156 - HAIER - CATALOGO 2020 - FIDRA

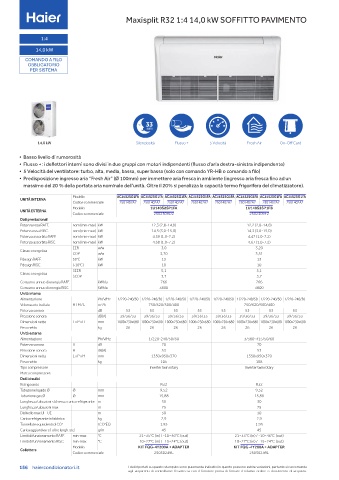

Haier-2020 CATALOGO 02-20 print_Layout 1 21/02/20 12:50 Pagina 156

Maxisplit R32 1:4 14,0 kW SOFFITTO PAVIMENTO

1:4

14,0 kW
COMANDO A FILO
OBBLIGATORIO
PER SISTEMA

33

14,0 kW Silenziosità Flusso + 5 Velocità Fresh Air On-Off Card

• Basso livello di rumorosità
• Flusso +: i deflettori interni sono divisi in due gruppi con motori indipendenti (flusso d’aria destra-sinistra indipendente)
• 5 Velocità del ventilatore: turbo, alta, media, bassa, super bassa (solo con comando YR-HB o comando a filo)
• Predisposizione ingresso aria “Fresh Air” (Ø 100mm) per immettere aria fresca in ambiente (ingresso aria fresca fino ad un
massimo del 20 % della portata aria nominale dell'unità. Oltre il 20% si penalizza la capacità termo frigorifera del climatizzatore).
modello AC35S2SG1FA AC35S2SG1FA AC35S2SG1FA AC35S2SG1FA AC35S2SG1FA AC35S2SG1FA AC35S2SG1FA AC35S2SG1FA
UNITÀ INTERNA
Codice commerciale 2501402A2 2501402A2 2501402A2 2501402A2 2501402A2 2501402A2 2501402A2 2501402A2
modello 1U140S2SP1FA 1U140S2SP1FB
UNITÀ ESTERNA
Codice commerciale 2502309D2 2502309F2
Dati prestazionali
Potenza resa rAFF. nom (min~max) kW 12,3 (2,8~14,0) 12,2 (2,8~14,0)
Potenza resa rISC. nom (min~max) kW 14,5 (3,0~15,0) 14,3 (3,0~15,0)
Potenza assorbita rAFF. nom (min~max) kW 4,39 (1,0~7,2) 4,47 (1,0~7,2)
Potenza assorbita rISC. nom (min~max) kW 4,68 (1,0~7,2) 4,67 (1,0~7,2)
eer w/w 3,0 3,20
Classe energetica
CoP w/w 3,70 3,51
Pdesign rAFF. 35°C kW 13 13
Pdesign rISC. (-10°C) kW 10 10
Seer 5,1 5,1
Classe energetica
SCoP 3,7 3,7
Consumo annuo di energia rAFF. kWh/a 766 766
Consumo annuo di energia rISC. kWh/a 3800 3800
Unità interna
Alimentazione Ph/V/Hz 1/220~240/50 1/220~240/50 1/220~240/50 1/220~240/50 1/220~240/50 1/220~240/50 1/220~240/50 1/220~240/50
Volume aria trattato H / m / l m³/h 750/620/500/400 750/620/500/400
Potenza sonora dB 53 53 53 53 53 53 53 53
Pressione sonora dB(A) 39/36/33 39/36/33 39/36/33 39/36/33 39/36/33 39/36/33 39/36/33 39/36/33
Dimensioni nette l x P x H mm 1000x230x680 1000x230x680 1000x230x680 1000x230x680 1000x230x680 1000x230x680 1000x230x680 1000x230x680
Peso netto kg 26 26 26 26 26 26 26 26
Unità esterna
Alimentazione Ph/V/Hz 1/220~240/50/60 3/380~415/50/60
Potenza sonora H dB 70 70
Pressione sonora H dB(A) 53 53
Dimensioni netta l x P x H mm 1350x950x370 1350x950x370
Peso netto kg 105 108
Tipo compressore Inverter twin rotary Inverter twin rotary
marca compressore
Dati idraulici
refrigerante r32 r32
Tubazione liquido Ø Ø mm 9,52 9,52
Tubazione gas Ø Ø mm 15,88 15,88
lunghezza tubazioni std senza carica refrigerante m 30 30
lunghezza tubazioni max m 75 75
Dislivello max UI - Ue m 30 30
Carica refrigerante in fabbrica kg 2,9 2,9
Tonnellate equivalenti di Co² tCo²eQ 1,95 1,95
Carica aggiuntiva ref. oltre lungh. std. g/m 45 45
limiti di funzionamento rAFF. min~max °C 21÷35°C (in) / -10÷46°C (out) 21÷35°C (in) / -10÷46°C (out)
limiti di funzionamento rISC. min~max °C 10÷27°C (in) / -15÷24°C (out) 10÷27°C (in) / -15÷24°C (out)
modello KIT FQG-4Y200A + ADAPTER KIT FQG-4Y200A + ADAPTER
Collettore
Codice commerciale 25030249l 25030249l
156 haiercondizionatori.it I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
