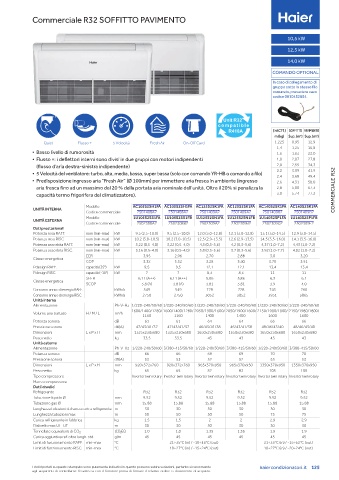

Page 125 - HAIER - CATALOGO 2020 - FIDRA

Haier-2020 CATALOGO 02-20 print_Layout 1 21/02/20 12:48 Pagina 125

Commerciale R32 SOFFITTO PAVIMENTO

10,5 kW

12,5 kW
14,0 kW

COMANDO OPTIONAL
In caso di collegamento di
gruppo sotto lo stesso filo
comando, prevedere cavo
codice 0010452854.

Unit R32
c o m p a t i b l e
R410A (≥AC71) SOFFITTO PAVIMENTO
m (kg) Sup. (m²) Sup. (m²)
Quiet Flusso + 5 Velocità Fresh Air On-Off Card 1,225 0,95 12,9
1,4 1,25 16,8
• Basso livello di rumorosità 1,6 1,63 22,0
• Flusso +: i deflettori interni sono divisi in due gruppi con motori indipendenti 1,8 2,07 27,8
(flusso d’aria destra-sinistra indipendente) 2,0 2,55 34,3
• 5 Velocità del ventilatore: turbo, alta, media, bassa, super bassa (solo con comando YR-HB o comando a filo) 2,2 3,09 41,5
3,68
49,4
2,4
• Predisposizione ingresso aria “Fresh Air” (Ø 100mm) per immettere aria fresca in ambiente (ingresso 2,6 4,31 58,0
aria fresca fino ad un massimo del 20 % della portata aria nominale dell'unità. Oltre il 20% si penalizza la 2,8 5,00 67,3 COMMERCIALE R32
capacità termo frigorifera del climatizzatore). 3,0 5,74 77,2
modello AC105S2SH1FA AC105S2SH1FA AC125S2SK1FA AC125S2SK1FA AC140S2SK1FA AC140S2SK1FA
UNITÀ INTERNA
Codice commerciale 2501408A2 2501408A2 2501409A2 2501409A2 2501409B2 2501409B2
modello 1U105S2SS1FA 1U105S2SS1FB 1U125S2SN1FA 1U125S2SN1FB 1U140S2SP1FA 1U140S2SP1FB
UNITÀ ESTERNA
Codice commerciale 2502308A2 2502308B2 2502309A2 2502309B2 2502309D2 2502309F2
Dati prestazionali
Potenza resa rAFF. nom (min~max) kW 9,5 (2,5-10,0) 9,5 (2,5-10,0) 12,0 (3,0~12,8) 12,1 (3,0~12,8) 13,1 (3,0~14,5) 12,9 (3,0~14,5)
Potenza resa rISC nom (min~max) kW 10,2 (3,0-10,5) 10,2 (3,0-10,5) 12,5 (2,9~13,5) 12,6 (2,9~13,5) 14,5 (3,5~16,0) 14,1 (3,5~16,0)
Potenza assorbita rAFF. nom (min~max) kW 3,22 (0,5-4,0) 3,22 (0,5-4,0) 4,3 (0,3~5,6) 4,2 (0,3~5,6) 4,37 (1,0~7,2) 4,43 (1,0~7,2)
Potenza assorbita rISC. nom (min~max) kW 3,16 (0,5-4,0) 3,16 (0,5-4,0) 3,8 (0,3~5,6) 3,7 (0,3~5,6) 3,92 (1,0~7,7) 4,02 (1,0~7,2)
eer 3,95 2,96 2,70 2,88 3,0 3,20
Classe energetica
CoP 3,32 3,32 3,28 3,40 3,70 3,51
Pdesign rAFF. capacità (35°) kW 9,5 9,5 12,1 12,1 13,4 13,4
Pdesign rISC. capacità (-10°) kW 7 7 8,3 8,3 11 11
Seer 6,11 (A++) 6,11 (A++) 5,86 5,86 6,3 6,1
Classe energetica
SCoP 3,8 (A) 3,8 (A) 3,81 3,81 3,9 4,0
Consumo annuo di energia rAFF. kWh/a 549 549 728 728 743 760
Consumo annuo di energia rISC. kWh/a 2750 2750 3052 3052 3951 3865
Unità interna
Alimentazione Ph-V-Hz 1/220~240/50/60 1/220~240/50/60 1/220~240/50/60 1/220~240/50/60 1/220~240/50/60 1/220~240/50/60
1600/1400/1280/ 1600/1400/1280/ 2050/1900/1600/ 2050/1900/1600/ 2150/1980/1800/ 2150/1980/1800/
Volume aria trattato H / m / l m 3 /h
1160 1160 1400 1400 1600 1600
Potenza sonora dB 61 61 64 64 66 66
Pressione sonora dB(A) 47/43/41/37 47/43/41/37 46/43/41/38 46/43/41/38 48/46/43/40 48/46/43/40
Dimensioni l x P x H mm 1325x230x680 1325x230x680 1650x230x680 1650x230x680 1650x230x680 1650x230x680
Peso netto kg 33,5 33,5 43 43 43 43
Unità esterna
Alimentazione Ph-V-Hz 1/220~240/50/60 3/380~415/50/60 1/220~240/50/60 3/380~415/50/60 1/220~240/50/60 3/380~415/50/60
Potenza sonora dB 66 66 69 69 70 70
Pressione sonora dB(A) 53 53 52 52 53 53
Dimensioni l x P x H mm 920x372x760 920x372x760 965x370x950 965x370x950 1350x370x950 1350x370x950
Peso netto kg 65 65 82 83 105 108
Tipo compressore Inverter twin rotary Inverter twin rotary Inverter twin rotary Inverter twin rotary Inverter twin rotary Inverter twin rotary
marca compressore
Dati idraulici
refrigerante r32 r32 r32 r32 r32 r32
Tubazione liquido Ø mm 9,52 9,52 9,52 9,52 9,52 9,52
Tubazione gas Ø mm 15,88 15,88 15,88 15,88 15,88 15,88
lunghezza tubazioni std senza carica refrigerante m 30 30 30 30 30 30
lunghezza tubazioni max m 50 50 50 50 75 75
Carica refrigerante in fabbrica kg 1,5 1,5 2 2 2,9 2,9
Dislivello max UI - Ue m 30 30 30 30 30 30
Tonnellate equivalenti di Co 2 tCo 2 eQ 1,0 1,0 1,35 1,35 1,9 1,9
Carica aggiuntiva ref. oltre lungh. std. g/m 45 45 45 45 45 45
limiti di funzionamento rAFF. min~max °C 21÷35°C (in) / -10÷46°C (out) 21÷35°C (in) / -15÷52°C (out)
limiti di funzionamento rISC. min~max °C 10÷27°C (in) / -15÷24°C (out) 10÷27°C (in) / -20÷24°C (out)

I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda haiercondizionatori.it 125
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
