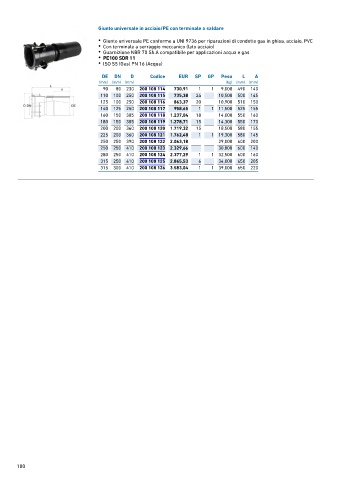

Giunto universale in acciaio/PE con terminale a saldare
• Giunto universale PE conforme a UNI 9736 per riparazioni di condotte gas in ghisa, acciaio, PVC
• Con terminale a serraggio meccanico (lato acciaio)
• Guarnizione NBR 70 Sh.A compatibile per applicazioni acqua e gas
• PE100 SDR 11
• ISO S5 (Gas) PN 16 (Acqua)

DE DN D Codice EUR SP GP Peso L A
(mm) (mm) (mm) (kg) (mm) (mm)
90 80 230 200 108 114 730,91 1 1 9,000 490 140
110 100 250 200 108 115 735,38 24 10,500 500 145
125 100 250 200 108 116 863,37 20 10,900 510 150
140 125 250 200 108 117 958,65 1 1 11,500 525 155
160 150 305 200 108 118 1.237,04 18 14,000 550 160
180 150 305 200 108 119 1.278,71 15 14,300 550 170
200 200 360 200 108 120 1.719,32 15 18,500 580 155
225 200 360 200 108 121 1.762,48 1 1 19,300 580 145
250 250 390 200 108 122 2.063,18 29,000 600 200
250 250 410 200 108 123 2.329,66 30,800 600 140
280 250 410 200 108 124 2.377,29 1 1 32,500 600 160
315 250 410 200 108 125 2.865,53 6 34,000 650 205
315 300 410 200 108 126 3.583,04 1 1 39,000 650 220
