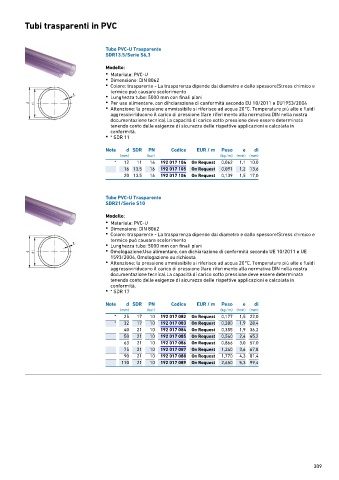

Page 307 - GEORGFISCHER - LISTINO 884 - FIDRA

Tubi trasparenti in PVC

Tubo PVC-U Trasparente
SDR13.5/Serie S6,3

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8062
• Colore: trasparente - La trasparenza dipende dal diametro e dallo spessore!Stress chimico e
termico può causare scolorimento
• Lunghezza tubo: 5000 mm con finali piani
• Per uso alimentare, con dihciarazione di conformità secondo EU 10/2011 e EU1953/2004
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
• * SDR 11

Note d SDR PN Codice EUR / m Peso e di
(mm) (bar) (kg ⁄ m) (mm) (mm)
* 12 11 16 192 017 104 On Request 0,062 1,1 10,0
16 13.5 16 192 017 105 On Request 0,091 1,2 13,6
20 13.5 16 192 017 106 On Request 0,139 1,5 17,0

Tubo PVC-U Trasparente
SDR21/Serie S10

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8062
• Colore: trasparente - La trasparenza dipende dal diametro e dallo spessore!Stress chimico e
termico può causare scolorimento
• Lunghezza tubo: 5000 mm con finali piani
• Omologazione:Uso alimentare, con dichiarazione di conformità secondo UE 10/2011 e UE
1593/2004, Omologazione su richiesta
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
• * SDR 17

Note d SDR PN Codice EUR / m Peso e di
(mm) (bar) (kg ⁄ m) (mm) (mm)
* 25 17 10 192 017 082 On Request 0,177 1,5 22,0
* 32 17 10 192 017 083 On Request 0,280 1,9 28,4
40 21 10 192 017 084 On Request 0,355 1,9 36,2
50 21 10 192 017 085 On Request 0,560 2,4 45,2
63 21 10 192 017 086 On Request 0,866 3,0 57,0
75 21 10 192 017 087 On Request 1,240 3,6 67,8
90 21 10 192 017 088 On Request 1,770 4,3 81,4
110 21 10 192 017 089 On Request 2,650 5,3 99,4

309
