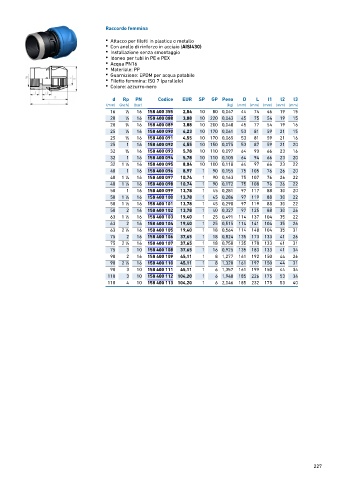

Page 225 - GEORGFISCHER - LISTINO 884 - FIDRA

Raccordo femmina
• Attacco per filetti in plastica o metallo
• Con anello di rinforzo in acciaio (AISI430)
• Installazione senza smontaggio
• Idoneo per tubi in PE e PEX
• Acqua PN16
• Materiale: PP
• Guarnizione: EPDM per acqua potabile
• Filetto femmina: ISO 7 (parallelo)
• Colore: azzurro-nero

d Rp PN Codice EUR SP GP Peso D L l1 l2 l3
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 1 ∕2 16 158 400 355 2,84 10 80 0,047 44 74 46 19 15
20 1 ∕2 16 158 400 088 3,88 10 220 0,043 45 75 54 19 15
20 3 ∕4 16 158 400 089 3,88 10 200 0,048 45 77 54 19 16
25 1 ∕2 16 158 400 090 4,23 10 170 0,061 53 81 59 21 15
25 3 ∕4 16 158 400 091 4,55 10 170 0,065 53 81 59 21 16
25 1 16 158 400 092 4,55 10 150 0,075 53 87 59 21 20
32 3 ∕4 16 158 400 093 5,78 10 110 0,097 64 90 66 23 16
32 1 16 158 400 094 5,78 10 110 0,105 64 94 66 23 20
32 1 ∕4 16 158 400 095 8,04 10 100 0,118 64 97 66 23 22
1
40 1 16 158 400 096 8,97 1 90 0,155 75 105 76 26 20
40 1 ∕4 16 158 400 097 10,74 1 90 0,163 75 107 76 26 22
1
40 1 ∕2 16 158 400 098 10,74 1 90 0,172 75 108 76 26 22
1
50 1 16 158 400 099 13,78 1 45 0,281 97 117 88 30 20
50 1 ∕4 16 158 400 100 13,78 1 45 0,286 97 119 88 30 22
1
50 1 ∕2 16 158 400 101 13,78 1 45 0,298 97 119 88 30 22
1
50 2 16 158 400 102 13,78 1 40 0,327 97 125 88 30 26
63 1 ∕2 16 158 400 103 19,40 1 25 0,491 114 137 104 35 22
1
63 2 16 158 400 104 19,40 1 25 0,515 114 141 104 35 26
1
63 2 ∕2 16 158 400 105 19,40 1 18 0,564 114 148 104 35 31
75 2 16 158 400 106 37,65 1 18 0,824 135 173 133 41 26
75 2 ∕2 16 158 400 107 37,65 1 18 0,758 135 178 133 41 31
1
75 3 10 158 400 108 37,65 1 16 0,925 135 183 133 41 34
90 2 16 158 400 109 45,11 1 8 1,277 161 192 150 44 26
90 2 ∕2 16 158 400 110 45,11 1 8 1,320 161 197 150 44 31
1
90 3 10 158 400 111 45,11 1 6 1,357 161 199 150 44 34
110 3 10 158 400 112 104,20 1 6 1,940 185 226 175 53 34
110 4 10 158 400 113 104,20 1 6 2,046 185 232 175 53 40
