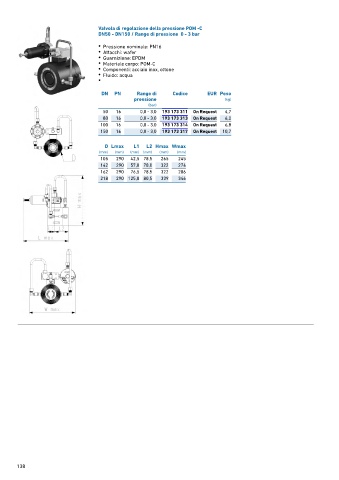

P. 136
Valvola di regolazione della pressione POM -C
DN50 - DN150 / Range di pressione 0 - 3 bar
• Pressione nominale: PN16
• Attacchi: wafer
• Guarnizione: EPDM
• Materiale corpo: POM-C
• Componenti: acciaio inox, ottone
• Fluido: acqua
•
DN PN Range di Codice EUR Peso
pressione (kg)
(bar)
50 16 0,0 - 3,0 193 173 311 On Request 4,7
80 16 0,0 - 3,0 193 173 313 On Request 6,0
100 16 0,0 - 3,0 193 173 314 On Request 6,8
150 16 0,0 - 3,0 193 173 317 On Request 10,7
D Lmax L1 L2 Hmax Wmax
(mm) (mm) (mm) (mm) (mm) (mm)
105 290 42,5 78,5 265 245
142 290 57,0 78,0 322 274
162 290 76,5 78,5 322 286
218 290 125,0 80,5 339 346
