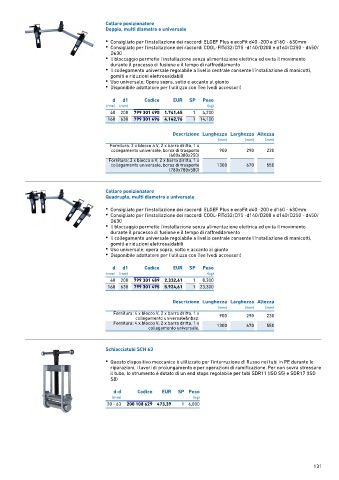

Page 129 - GEORGFISCHER - LISTINO 884 - FIDRA

Collare posizionatore
Doppio, multi diametro e universale
• Consigliato per l'installazione dei raccordi ELGEF Plus e ecoFit d40 -200 e d160 - 630mm
• Consigliato per l'installazione dei raccordi COOL-FITd32/D75 -d140/D200 e d160/D250 - d450/
D630
• Il bloccaggio permette l'installazione senza alimentazione elettrica ed evita il movimento
durante il processo di fusione e il tempo di raffreddamento
• Il collegamento universale regolabile a livello centrale consente l'installazione di manicotti,
gomiti e riduzioni elettrosaldabili
• Uso universale; Opera sopra, sotto e accanto al giunto
• Disponibile adattatore per l'utilizzo con Tee (vedi accessori)

d d1 Codice EUR SP Peso
(mm) (mm) (kg)
40 200 799 301 490 1.741,65 1 4,200
160 630 799 301 496 4.142,76 1 14,100

Descrizione Lunghezza Larghezza Altezza
(mm) (mm) (mm)
Fornitura: 2 x blocco a V, 2 x barra dritta, 1 x
collegamento universale, borsa di trasporto 900 290 230
(600x380x250)
Fornitura: 2 x blocco a V, 2 x barra diritta, 1 x
collegamento universale, borsa di trasporto 1300 670 550
(780x780x580)

Collare posizionatore
Quadruplo, multi diametro e universale

• Consigliato per l'installazione dei raccordi ELGEF Plus e ecoFit d40 -200 e d160 - 630mm
• Consigliato per l'installazione dei raccordi COOL-FITd32/D75 -d140/D200 e d160/D250 - d450/
D630
• Il bloccaggio permette l'installazione senza alimentazione elettrica ed evita il movimento
durante il processo di fusione e il tempo di raffreddamento
• Il collegamento universale regolabile a livello centrale consente l'installazione di manicotti,
gomiti e riduzioni elettrosaldabili
• Uso universale; opera sopra, sotto e accanto al giunto
• Disponibile adattatore per l'utilizzo con Tee (vedi accessori)

d d1 Codice EUR SP Peso
(mm) (mm) (kg)
40 200 799 301 489 2.332,61 1 8,300
160 630 799 301 495 5.924,61 1 23,300

Descrizione Lunghezza Larghezza Altezza
(mm) (mm) (mm)
Fornitura: 4 x blocco V, 2 x barra dritta, 1 x
collegamento universale 900 290 230
Fornitura: 4 x blocco V, 2 x barra dritta, 1 x 1300 670 550
collegamento universale.

Schiacciatubi SCH 63

• Questo dispositivo meccanico è utilizzato per l'interruzione di flusso nei tubi in PE durante le
riparazioni, i lavori di prolungamento e per operazioni di ramificazione. Per non sovra stressare
il tubo, lo strumento è dotato di un end stops regolabile per tubi SDR11 (ISO S5) e SDR17 (ISO
S8)
d-d Codice EUR SP Peso
(mm) (kg)
20 - 63 200 108 629 473,39 1 6,000
