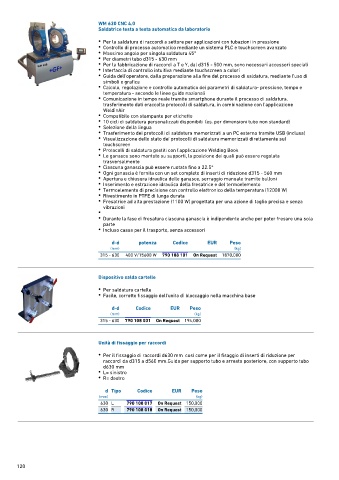

Page 118 - GEORGFISCHER - LISTINO 884 - FIDRA

WM 630 CNC 4.0
Saldatrice testa a testa automatica da laboratorio
• Per la saldatura di raccordi a settore per applicazioni con tubazioni in pressione
• Controllo di processo automatico mediante un sistema PLC e touchscreen avanzato
• Massimo angolo per singola saldatura 45°
• Per diametri tubo d315 - 630 mm
• Per la fabbricazione di raccordi a T e Y, dal d315 - 500 mm, sono necessari accessori speciali
• Interfaccia di controllo intuitiva mediante touchscreen a colori
• Guida dell'operatore, dalla preparazione alla fine del processo di saldatura, mediante l'uso di
simboli e grafica
• Calcolo, regolazione e controllo automatico dei parametri di saldatura- pressione, tempo e
temperatura - secondo le linee guida nazionali
• Comunicazione in tempo reale tramite smartphone durante il processo di saldatura,
trasferimento dati eraccolta protocolli di saldatura, in combinazione con l'applicazione
WeldinAir
• Compatibile con stampante per etichette
• 10 cicli di saldatura personalizzati disponibili (es. per dimensioni tubo non standard)
• Selezione della lingua
• Trasferimento dei protocolli di saldatura memorizzati a un PC esterno tramite USB (inclusa)
• Visualizzazione dello stato dei protocolli di saldatura memorizzati direttamente sul
touchscreen
• Protocolli di saldatura gestiti con l'applicazione Welding Book
• Le ganasce sono montate su supporti, la posizione dei quali può essere regolata
trasversalmente
• Ciascuna ganascia può essere ruotata fino a 22.5°
• Ogni ganascia è fornita con un set completo di inserti di riduzione d315 - 560 mm
• Apertura e chiusura idraulica delle ganasce, serraggio manuale tramite bulloni
• Inserimento e estrazione idraulica della fresatrice e del termoelemento
• Termoelemento di precisione con controllo elettronico della temperatura (12000 W)
• Rivestimento in PTFE di lunga durata
• Fresatrice ad alta prestazione (1100 W) progettata per una azione di taglio precisa e senza
vibrazioni
•
• Durante la fase di fresatura ciascuna ganascia è indipendente anche per poter fresare una sola
parte
• Incluso cassa per il trasporto, senza accessori

d-d potenza Codice EUR Peso
(mm) (kg)
315 ‐ 630 400 V/15600 W 790 108 101 On Request 1870,000

Dispositivo salda cartelle

• Per saldatura cartelle
• Facile, corretto fissaggio dell'unita di bloccaggio nella macchina base

d-d Codice EUR Peso
(mm) (kg)
315 ‐ 630 790 108 031 On Request 194,000

Unità di fissaggio per raccordi

• Per il fissaggio di raccordi d630 mm così come per il fisaggio di inserti di riduzione per
raccordi da d315 a d560 mm.Guida per supporto tubo e arresto posteriore, con supporto tubo
d630 mm
• L= sinistro
• R= destro

d Tipo Codice EUR Peso
(mm) (kg)
630 L 790 108 017 On Request 150,000
630 R 790 108 018 On Request 150,000
