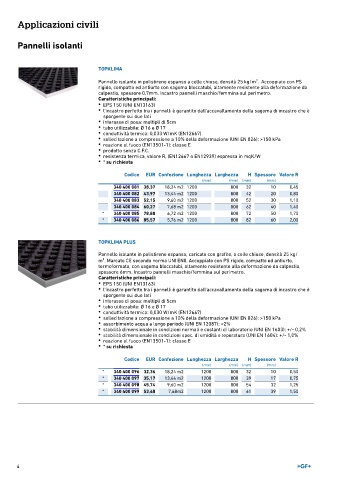

Page 4 - GEORGFISCHER - LISTINO 883 - FIDRA

Applicazioni civili

Pannelli isolanti

TOPKLIMA

3
Pannello isolante in polistirene espanso a celle chiuse, densità 25 kg/m . Accoppiato con PS
rigido, compatto ed antiurto con sagoma bloccatubi, altamente resistente alla deformazione da
calpestio, spessore 0,7mm. Incastro pannelli maschio/femmina sul perimetro.
Caratteristiche principali:
• EPS 150 (UNI EN13163)
• l'incastro perfetto tra i pannelli è garantito dall'accavallamento della sagoma di incastro che è
sporgente sui due lati
• interasse di posa: multipli di 5cm
• tubo utilizzabile: Ø 16 e Ø 17
• conduttività termica: 0,033 W/mK (EN12667)
• sollecitazione a compressione a 10% della deformazione (UNI EN 826): >150 kPa
• reazione al fuoco (EN13501-1): classe E
• prodotto senza C.F.C.
• resistenza termica, valore R, (EN12667 o EN12939) espressa in mqK/W
• * su richiesta

Codice EUR Confezione Lunghezza Larghezza H Spessore Valore R
(mm) (mm) (mm) (mm)
340 400 081 38,37 18,24 m2 1200 800 32 10 0,45
340 400 082 43,97 13,44 m2 1200 800 42 20 0,80
340 400 083 52,15 9,60 m2 1200 800 52 30 1,10
340 400 084 60,27 7,68 m2 1200 800 62 40 1,40
* 340 400 085 78,88 6,72 m2 1200 800 72 50 1,70
* 340 400 086 85,57 5,76 m2 1200 800 82 60 2,00

TOPKLIMA PLUS

Pannello isolante in polistirene espanso, caricato con grafite, a celle chiuse, densità 25 kg/
3
m . Marcato CE secondo norma UNI EN0. Accoppiato con PS rigido, compatto ed antiurto,
termoformato, con sagoma bloccatubi, altamente resistente alla deformazione da calpestio,
spessore 6mm. Incastro pannelli maschio/femmina sul perimetro.
Caratteristiche principali:
• EPS 150 (UNI EN13163)
• l'incastro perfetto tra i pannelli è garantito dall'accavallamento della sagoma di incastro che è
sporgente sui due lati
• interasse di posa: multipli di 5cm
• tubo utilizzabile: Ø 16 e Ø 17
• conduttività termica: 0,030 W/mK (EN12667)
• sollecitazione a compressione a 10% della deformazione (UNI EN 826): >150 kPa
• assorbimento acqua a lungo periodo (UNI EN 12087): <2%
• stabilità dimensionale in condizioni normali e costanti di laboratorio (UNI EN 1603): +/- 0,2%
• stabilità dimensionale in condizioni spec. di umidità e teperatura (UNI EN 1604): +/- 1,0%
• reazione al fuoco (EN13501-1): classe E
• * su richiesta

Codice EUR Confezione Lunghezza Larghezza H Spessore Valore R
(mm) (mm) (mm) (mm)
* 340 400 096 32,36 18,24 m2 1200 800 32 10 0,50
* 340 400 097 35,17 13,44 m2 1200 800 39 17 0,75
* 340 400 098 45,74 9,60 m2 1200 800 54 32 1,25
* 340 400 099 53,48 7,68m2 1200 800 61 39 1,50

4
