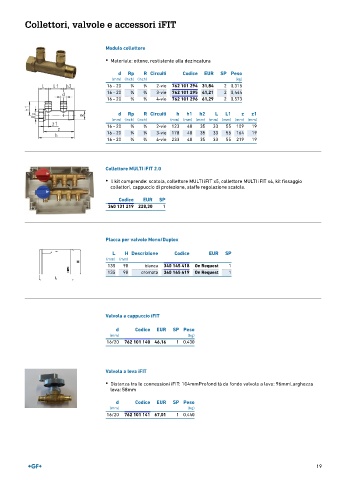

Collettori, valvole e accessori iFIT

Modulo collettore

• Materiale: ottone, restistente alla dezincatura

d Rp R Circuiti Codice EUR SP Peso
(mm) (inch) (inch) (kg)
16 ‐ 20 3 ∕4 3 ∕4 2-vie 762 101 294 31,84 2 0,315
16 ‐ 20 3 ∕4 3 ∕4 3-vie 762 101 295 41,21 2 0,444
16 ‐ 20 3 ∕4 3 ∕4 4-vie 762 101 296 61,29 2 0,573

d Rp R Circuiti h h1 h2 L L1 z z1
(mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 ‐ 20 3 ∕4 3 ∕4 2-vie 123 40 35 33 55 109 19
16 ‐ 20 3 ∕4 3 ∕4 3-vie 178 40 35 33 55 164 19
16 ‐ 20 3 ∕4 3 ∕4 4-vie 233 40 35 33 55 219 19

Collettore MULTI iFIT 2.0

• Il kit comprende: scatola, collettore MULTI iFIT x5, collettore MULTI iFIT x4, kit fissaggio
collettori, cappuccio di protezione, staffe regolazione scatola.

Codice EUR SP
340 131 219 228,30 1

Placca per valvole Mono/Duplex

L H Descrizione Codice EUR SP
(mm) (mm)
135 90 bianca 340 145 418 On Request 1
135 90 cromata 340 145 419 On Request 1

Valvola a cappuccio iFIT

d Codice EUR SP Peso
(mm) (kg)
16/20 762 101 140 46,16 1 0,430

Valvola a leva iFIT

• Distanza tra le connessioni iFIT: 104mmProfondità da fondo valvola a leva: 96mmLarghezza
leva: 58mm

d Codice EUR SP Peso
(mm) (kg)
16/20 762 101 141 67,01 1 0,440

19
