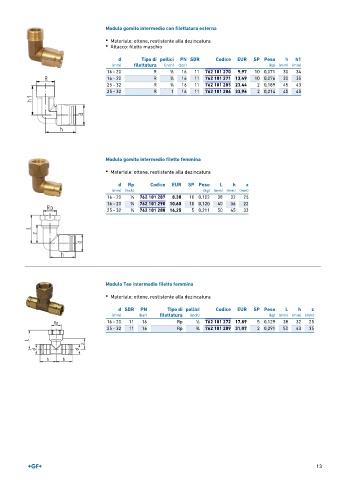

Page 13 - GEORGFISCHER - LISTINO 880 - FIDRA

Modulo gomito intermedio con filettatura esterna
• Materiale: ottone, restistente alla dezincatura
• Attacco: filetto maschio

d Tipo di pollici PN SDR Codice EUR SP Peso h h1
(mm) filettatura (inch) (bar) (kg) (mm) (mm)
16 ‐ 20 R 1 ∕2 16 11 762 101 270 9,97 10 0,071 30 34
16 ‐ 20 R 3 ∕4 16 11 762 101 271 13,49 10 0,076 30 35
25 ‐ 32 R 3 ∕4 16 11 762 101 285 23,44 2 0,189 45 43
25 ‐ 32 R 1 16 11 762 101 286 33,96 2 0,214 45 45

Modulo gomito intermedio filetto femmina

• Materiale: ottone, restistente alla dezincatura

d Rp Codice EUR SP Peso L h z
(mm) (inch) (kg) (mm) (mm) (mm)
16 ‐ 20 1 ∕2 762 101 287 8,38 10 0,102 38 32 25
16 ‐ 20 3 ∕4 762 101 290 10,60 10 0,120 40 36 22
25 ‐ 32 3 ∕4 762 101 288 16,25 5 0,211 50 45 33

Modulo Tee intermedio filetto femmina
• Materiale: ottone, restistente alla dezincatura

d SDR PN Tipo di pollici Codice EUR SP Peso L h z
(mm) (bar) filettatura (inch) (kg) (mm) (mm) (mm)
16 ‐ 20 11 16 Rp 1 ∕2 762 101 272 17,89 5 0,129 38 32 25
25 ‐ 32 11 16 Rp 3 ∕4 762 101 289 31,07 2 0,291 50 43 35

13
