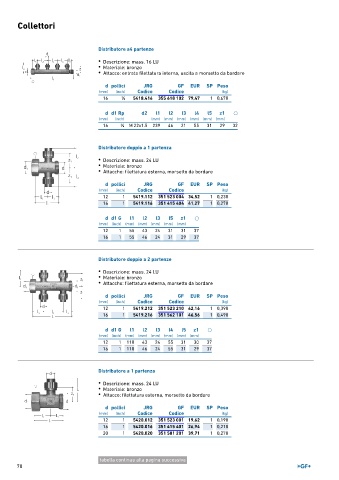

Page 70 - GEORGFISCHER - LISTINO 879 - FIDRA

Collettori

Distributore a4 partenze

• Descrizione: mass. 16 LU
• Materiale: bronzo
• Attacco: entrata filettatura interna, uscita a morsetto da bordare

d pollici JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 3 ∕4 5418.416 355 618 102 79,47 1 0,670

d d1 Rp d2 l1 l2 l3 l4 l5 z1 ⎔
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
16 3 ∕4 M 22x1.5 239 46 21 55 31 29 32

Distributore doppio a 1 partenza
• Descrizione: mass. 24 LU
• Materiale: bronzo
• Attaccho: filettatura esterna, morsetto da bordare

d pollici JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
12 1 5419.112 351 523 004 34,52 1 0,230
16 1 5419.116 351 415 404 41,27 1 0,270

d d1 G l1 l2 l3 l5 z1 ⎔
(mm) (inch) (mm) (mm) (mm) (mm) (mm)
12 1 55 43 24 31 31 37
16 1 55 46 24 31 29 37

Distributore doppio a 2 partenze

• Descrizione: mass. 24 LU
• Materiale: bronzo
• Attaccho: filettatura esterna, morsetto da bordare

d pollici JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
12 1 5419.212 351 523 210 42,16 1 0,390
16 1 5419.216 351 562 101 46,56 1 0,490

d d1 G l1 l2 l3 l4 l5 z1 ⎔
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
12 1 110 43 24 55 31 30 37
16 1 110 46 24 55 31 29 37

Distributore a 1 partenza
• Descrizione: mass. 24 LU
• Materiale: bronzo
• Attacco: filettatura esterna, morsetto da bordare

d pollici JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
12 1 5420.012 351 523 001 19,62 1 0,190
16 1 5420.016 351 415 401 26,94 1 0,210
20 1 5420.020 351 501 201 39,71 1 0,270

tabella continua alla pagina successiva
70
